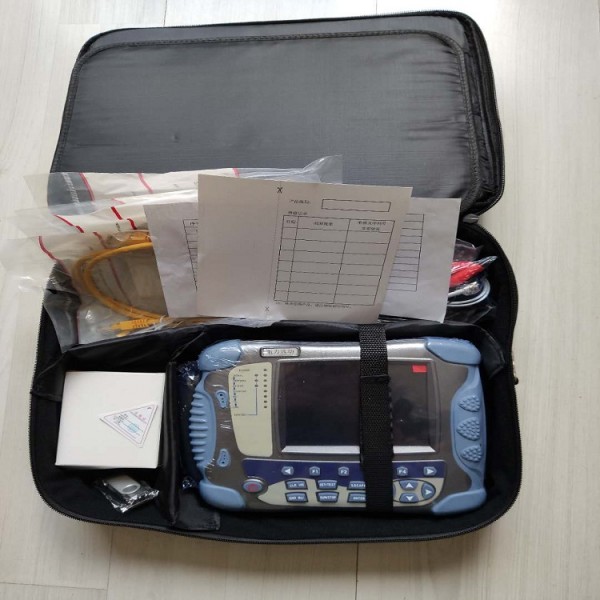

电力远动综合测试仪 型号：DP30247
电力远动综合测试仪适用于电力系统的工程施工、工程验收及日常维护测试。
1.1电力远动综合测试仪 功能说明
用户按照电力系统关于远动信号（FSK调制方式）传输的波率、中心频率的标准，由仪表向四线通道上发送不同波率的FSK信号，通过对测、环测的方法仪表可检测四线模拟通道的误码情况，或通过远动设备的监测系统检测接收到FSK信号情况。此外，仪表可自动检测接收的FSK模拟调制信号的波率。
1.2电力远动综合测试仪 技术指标
|
项目
|
说明
|
|
工作模式
|
4线透明方式、全双工
|
|
调制方式
|
2FSK（频移键控）
|
|
传输模式
|
同步、异步
|
|
环路阻抗
|
600Ω、平衡
|
|
数据速率
|
300b/s、600b/s、1200b/s
|
|
中心频率
|
1320、1500、1700、1800、2760、2880、3000Hz
|
|
调制频偏
|
±150、±200、±240Hz、±400Hz、±500Hz、±600Hz
|
|
测试图案
|
220-1、215-1、211-1、29-1、26-1伪随机码、
全“1”码、全“0”码和16bit人工码
|
|
图案性
|
ITU-T 正常、ITU-T反转
|
|
发送时钟
|
内部产生
|
|
接收时钟
|
接口提取
|
|
误码插入
|
单误码、比率误码10-2、10-3、10-4、10-5、10-6、10-7
|
|
接收电平
|
-30 ~ +20dBm
|
|
输出电平
|
-10 ~ +5dBm
|
|
符合标准
|
电力部部颁标准、V.23、u-4f、SCI、CDT、ABB
|
|
兼容性
|
可根据用户的需要，任意改变中心频点和调制频偏
|
 |
