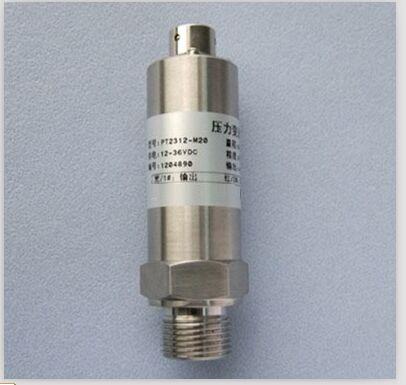

压力传感器 型号：DP-T2300

DP-T2300压力传感器产品为全不锈钢结构，采用压力芯体和的补偿，同时有不同的螺纹接口和信号输出，并可选带现场显示表头，满足客户的需求。该系列广泛应用于工业设备、恒压供水、过程控制等域。

压力传感器技术参数
量    程：-0.1-300MPa
精    度：0.25%FS、0.5%FS、1.0%FS
输出信号：4-20mA、0/1-5/10V、0.5-4.5V、1.0/1.5/2.0mV/V
供电电压：mV信号10（+5-12)VDC；
其它输出信号+5VDC、+12VDC、+24VDC
过程连接：G1/4、R1/4、G1/8、G1/2、1/2NPT、1/4NPT、
M14X1.5、M201.5（可订制）
电气连接：航空插头、直接引线、赫斯曼接头
负载能力：电流型≤500Ω
补偿温度：0-85°C
工作温度:-60-120°C
过载能力：150%
过载能力：200%
温度漂移：0.02%FS/°C
长期稳定：0.2%FS/年

二、电气接线

1.赫斯曼接头接线

1.1mV信号

红/1#：电源正E+； 蓝2#：输出正S+；黄（黑）/3#：电源负E-；

白/4#：输出负S-

1.2电流信号

红/1#：电源正V+；黑/2#：输出OUT

1.3电压信号（三线制）

红/1#：电源正V+；黑/2#：电源地GND；蓝/3#：输出OUT+

2.航空插头接线

2.1mV信号

蓝1#：输出正S+；红/2#：电源正E+；黄/3#：电源负E-；

白/4#：输出负S- 黑/5#：80%校准

2.2电流信号

黑/1#：输出OUT；红/2#：电源正V+

2.3电压信号（三线制）

蓝/1#：输出OUT+；红/2#：电源正V+；黑/3#：共负V-
