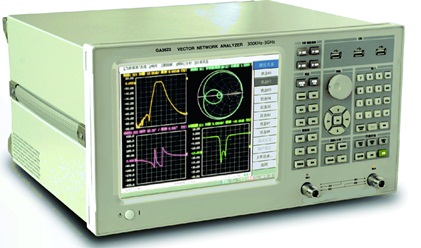

矢量网络分析仪,矢量网络检测仪 型号：DP-GA3623

、矢量网络分析仪,矢量网络检测仪测试端输出（源）
1、频率范围：300kHz～3GHz
2、频率分辨率：1Hz
3、频率准确度：±5ppm（23℃±5℃）
4、电平准确度： ±0.8dB（50MHz，0dBm时）
±1.0dB（相对50MHz，0dBm时）
5、电平线性：±0.75dB（-5dBm ～ +10dBm范围内）
6、输出电平范围：-45dBm ～ +10dBm
7、电平分辨率：0.05dB
8、谐波：-25dBc(+5dBm时，典型值)
9、非谐波：-30dBc(+5dBm时，典型值)
10、相位噪声：-67dBc/Hz@10kHz(1GHz，典型值)

二、矢量网络分析仪,矢量网络检测仪测试端输入（接收机）
1、zui大输入电平： +10dBm
2、输入损坏电平： +20dBm ，±30VDC
3、串扰： -110dB (1MHz～3GHz)
4、动态精度：

三、矢量网络分析仪,矢量网络检测仪系统动态范围

1、系统动态范围：

表5-1系统动态范围（需要隔离校准）

2、系统性能：

表5-2  系统性能

四、矢量网络分析仪,矢量网络检测仪参考信号

1、内部参考信号输出：10MHz±10ppm，0dBm±3dB，正弦波，BNC阴头

2、外部参考信号输入：10MHz±10ppm，0dBm±3dB，正弦波，BNC阴头

五、矢量网络分析仪,矢量网络检测仪仪器通讯接口

USB、LAN、RS232、键盘PS/2接口、鼠标PS/2接口、VGA显示接口

六、矢量网络分析仪,矢量网络检测仪仪器RF输入输出接口

N型阴头

七、矢量网络分析仪,矢量网络检测仪测量性能

1、数据格式：对数、相位、群延迟、史密斯圆图、坐标、线性、SWR、实部、虚部、扩展相位、正相位

2、扫描方式：线性扫描、对数扫描、分段扫描、功率扫描

3、触发方式：连续、单次、保持

4、测量通道：4个的测量通道，每个通道可设置激励源参数，如频率、IF带宽、功率、数据点数等

5、曲线数量：每个通道可显示4条曲线

6、显示窗口数：多窗口显示

八、电源

AC 150V～230V/50～60Hz；zui大功率350VA

九、矢量网络分析仪,矢量网络检测仪仪器结构性

1、仪器尺寸：428×395×230mm(宽×深×)

2、重量：约15kg

2.压电源 静电纺丝电源 +30KV 1mA（2U机箱） 型号：DP-P303-1ACF5

输出电压：DC 0～+30000V            4 1/2表头显示 （30.00KV）

输出电流：1mA                      3/1/2表头显示 （1.00mA）

外形尺寸：2U标准机箱   （铝机箱，外引线长1.5米）

接地方式：交流隔离，参考地接大地

保护方式：关闭型

调节方式：电位器调节

时漂精度：0.1%/小时（30分钟后计算）.

温漂精度：0.1%/°C

负载调整率：0.5%

工作温度：-10℃～+50℃

质 保 期：两年
