交直流电表·变送器校验装置 型号:DP-5080A
交直流电表·变送器校验装置产品简介
DP-5080A交直流电表·变送器校验装置是按照检定规程JJG126-95、JJG124-2005、JJG307-2006的三相0.05表源一体化装置。DP-5080A交直流电表·变送器校验装置中表的技术是由数字信号处理器(DSP)和16位模数转换器组成的工频交流采集器;源的信号部分也是用DSP和16位数模转换器组成的可控制的正弦波、畸变波信号源。
二、交直流电表·变送器校验装置HG5080A主要技术指标:
A:工频交流输出
·电压量程 50(57.7)、100、200(220)、400(380)、800V, 每相大输出容量 20VA;
·电流量程 0.5、1、2.5、5、10、20A, 每相大输出容量 20VA;
·电压、电流调节范围 0~120%(800V除外), 调节细度 5×10 ;
·电压、电流及功率输出稳定度≤0.01%/60s,(峰-峰值);
·电压、电流波形失真度 ≤0.3%;
·频率范围 45~65Hz, 调节细度 0.001Hz;
·相位范围 0~359.99°, 调节细度 0.01°;
·谐 波 2~31次, 幅 度 0~20%,相位细度 0.01°·N (N为谐波次数)。
B:直流输出
·电压量程 75mV、75、150、300、500、1000V,每档输出容量20W;
·电流量程 0.5、1、2.5、5、10、20A,大输出容量20W;
·电压、电流调节范围 0~120%(1000V除外), 调节细度 5×10 ;
·电压、电流输出稳定度 ≤0.01%/60s (峰-峰值);
·电压调定值准度 0.05%;
·电流调定值准度 0.05%;
·75mV输出(负载≥5Ω)准度0.1%。
C:模拟量输出(选项)
·电压量程 ±1、 ±5、 ±10V;
·电流量程 ±1、±2.5、±5、±10、±20mA;
·电压、电流准度 0.05%。
D:测量下列电量时的准度
·正弦波下工频交流电压、电流、有功功率及电能0.05%;
·正弦波下工频交流无功功率及电能 0.1%
·频率(45~65Hz) 5×10 ;
·电流对同名相电压的相位 0.05°;
·变送器测量
直流电压 ±1、±5、±10V ±20、1~5、2~10 、1~3~5、2~6~10V 0.02%;
直流电流 ±1、 ±2.5、 ±5、 ±10、±20、 4~20、4~12~20mA 0.02%;
纹波 1%;
E:响应时间 40ms。
F:工作电源 单相 220V±10%, 50Hz±5%。
G:使用环境 温度 20℃±10℃,相对湿度 ≤85%RH。
H:体积重量 460×450×175mm , 约20 kg。

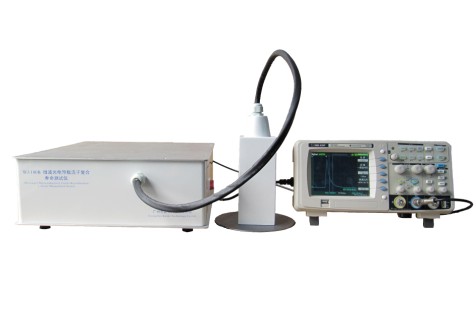

微波光电导载流子复合寿命测试仪/少子寿命测试仪 型号:DP-100B
DP-100B型微波光电导载流子复合寿命测试仪是参照半导体设备和材料组织SEMI标准MF1535-0707及标准GB/T 26068-2010设计制。并且我单位是微波反射法标准起草单位之。本设备采用微波反射无接触光电导衰退测量方法,适用于硅块少数载流子寿命的测量,提供无接触、无损伤、数字显示的快速测量。寿命测量可灵敏地反映半导体重金属污染及缺陷存在的情况,是半导体质量的重要检测项目。
寿命测量范围:0.25μs-10ms;样品电阻率下限>0.5Ω·cm。
读数方式:数字直读。
|
