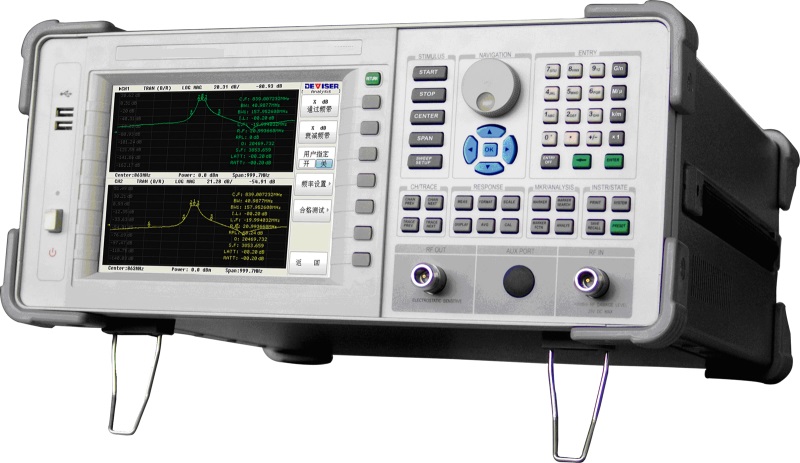

规格型号

说明

E7000-741

1.5米,N(阳)-N(阳),6GHz,50Ω电缆

E7000-702

1.5米,N(阳)-N(阴),6GHz,50Ω电缆

SA8300-700

  三芯电源线（1.5m）

DS8831-706

 1.5米网线（对连线）

使用说明书1本

中文

规格型号

说明

N-50J(OPEN)/JS

N型 50欧 阳型 开路/短路器

N-50K(OPEN)/KS

N型 50欧 阴型 开路/短路器

N-50JR

N型 50欧 阳型 标准负载

N-50KR

N型 50欧 阴型 标准负载

N-50JJ

N型 50欧 阳型 直通器

N-50KK

N型 50欧 阴型 直通器

NP-BNCP

50欧转接器 N型阳头转BNC型阳头

NP-TNCP

50欧转接器 N型阳头转TNC型阳头

NP-BNCJ-50Ω

转接器

N-SMA

转接头（50Ω)

FL10-1N-75KJ

转接器

NP-DL01-NP-L

50欧N-N测试线缆（不含头线缆长度0.58米，长度可按需求定制）

NP-DL01-BNCP-L

50欧N-BNC测试线缆（不含头线缆长度0.75米，长度可按需求定制）

信号源部分

频率范围

300 KHz ~ 3000 MHz

频率稳定度

≤ ±5 x10^-6

频率分辨率

1Hz

信号纯度：

≤ -65dBc/Hz @ 10KHz

输出电平：

-45dBm ~ +10 dBm

电平准确度：

≤±1.5dB（25℃±5℃，-45dBm ~ +5 dBm）

谐波抑制比:

≥ 30dB(＞1MHz) ≥25dB(≤1MHz)

方向性:

≥ 50dB（矢量校准后）

功率扫描：

-8dBm ~ +5dBm

系统阻抗：

50欧姆（A型）、75欧姆（B型）

接收机部分

频率范围：

300KHz ~ 3000MHz

分辨率带宽：

100 Hz ~ 20 KHz

动态范围：

≥95 dB ( RBW = 1 KHz )

zui大输入电平：

+10dBm

输入损坏电平：

+20dBm（ 直流 +25V ）

端口：

VSWR ≤ 1.2

相位性

相位分辨力：

0.01^o

相位轨迹噪声：

0.5^o @RBW = 1KHz（25℃±5℃，0dBm）

1^o @RBW = 3KHz （25℃±5℃，0dBm)

显示性

对数刻度：

0.01 dB/DIV ~ 50 dB/DIV

线性刻度：

1µV/DIV ~ 10V/DIV

分辨率：

0.01 dB

扫描时间：

约150ms/场 ~ 20s/场（201点）

测量性

测量通道：

2通道 ， 4 轨迹

测量格式：

A , B , R , A/R , B/R , A/B

测量参数：

对数幅度、相位、延时时间、驻波比、史密斯图、

阻抗幅度、圆图、线性幅度、实部、虚部

存储功能：

可存储几百个配置和图形文件，快速读取功能

扫描方式：

线性、CW（零扫）、对数

   触发方式：

连续、单次、保持

输入/输出 端口

前面板：

N 型输入，N型输出端口，USB接口。

后面板：

RS-232接口     9-PIN , D-SUB

并行接口        25-PIN , D-SUB

VGA显示接口    标准VGA 15PIN,D-SUB

键盘接口        6PIN , DIN 标准计算机键盘接口

网络接口        标准LAN口

其他指标

电源及功率：

AC  90V ~ 250V/50Hz，P ≤ 113 W

机械性指标：

4U/19”标准机箱

重量：

约20 Kg

工作环境要求：

温度：0℃ ~ 40℃，湿度：≤75%

储存环境要求：

-10℃ ~ 50℃

内置存储器：

1G byte

外形尺寸：

450mm×180mm×450mm
