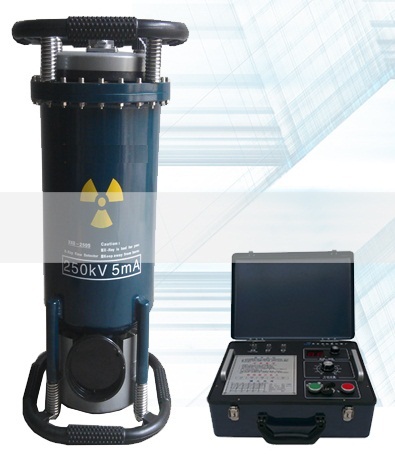

陶瓷管定向便携式X射线探伤机 型号:DP-2505
陶瓷管定向便携式X射线探伤机应用概述:射线探伤是用射线可以穿透物质和在物质中有衰减的来发现其中缺陷的探伤方法。
陶瓷管定向便携式X射线探伤机DP-2505技术参数
|
产品型号
|
控制器尺寸
|
控制器重量
|
发生器尺寸
|
发生器重量
|
输入频率
|
输入容量
|
输出管电压
|
输出管电流
|
焦点尺寸
|
辐射角度
|
最大穿透
|
|
DP-1605
|
350*290*170mm
|
11kg
|
250*250*560mm
|
18.5kg
|
50Hz
|
1.6KW
|
60~160KVP
|
5MA
|
1.5*1.5
|
40+5°
|
18mm
|
|
DP-2005
|
350*290*170mm
|
11kg
|
255*255*575mm
|
24kg
|
50Hz
|
2KW
|
100~200KVP
|
5MA
|
2.0*2.0
|
40+5°
|
30mm
|
|
DP-2505
|
350*290*170mm
|
11kg
|
320*320*660mm
|
23.5kg
|
50Hz
|
2.5KW
|
150~250KVP
|
5MA
|
2.0*2.0
|
40+5°
|
39mm
|
|
DP-3005
|
350*290*170mm
|
11kg
|
330*330*690mm
|
39kg
|
50Hz
|
3.0KW
|
170~300KVP
|
5MA
|
2.5*2.5
|
40+5°
|
50mm
|
|
DP-3505
|
350*290*170mm
|
11kg
|
330*330*710mm
|
39kg
|
50Hz
|
3.5KW
|
180~350KVP
|
5MA
|
3.0*3.0
|
40+5°
|
60mm
|
定向:
焦距 600 mm,曝光时间 5 分钟
Ⅲ型胶片,双面 0.03 增感屏
显影条件:20℃ 5 分钟
大穿透厚度:40mm
黑度:≥1.5
灵度:<2%
工作方式 1:1 —— 5 分钟工作,5 分钟休息
射线管辐射角 40°+5°
周向:
焦距 600 mm,曝光时间 5 分钟
Ⅲ型胶片,双面 0.03 增感屏
显影条件:20℃ 5 分钟
大穿透厚度:34mm (A3 钢)
黑度:≥1.5
灵度:<2%
工作方式 1:1 —— 5 分钟工作,5 分钟休息
射线管辐射角30°+5°
|
