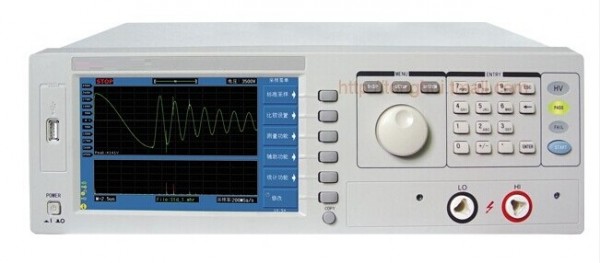

脉冲式线圈测试仪 型号：DP-H2883-5
脉冲式线圈测试仪性能点

台符合LXI标准的线圈测试仪
10kV脉冲电压输出

多8通道扫描测试

低可测试低至1uH电感量线圈
65k色7” TFT 宽屏显示

200Msps的波形采样率

大6次/秒的测试速度
真电晕提取算法

四种波形判定方法

电压、时间及频率的测量及仪器参数自动保存

多样本平均，可行32个标准波形的平均处理

破坏性测试为您选择合适测试电压

消磁脉冲的施加，测试波形致

20组仪器文件可供存储并自动加载

屏幕信息快存于U盘 (COPY键)
可通过U盘自动升系统固件
中英文可选操作界面及四种可选的显示界面效果
Handler、RS232C、USB 和LAN接口

脉冲式线圈测试仪技术参数
脉冲电压  100V-5000V 10V步±5%±15V
通道数  1
电感测试范围  ≥10uH
脉冲能量  大 0.25焦耳
测量速度  6次/秒
施加脉冲数  大到32个
输入阻抗  5MΩ
显示器  800x480点65k色TFT，波形显示范围600x256
波形采集  采样率: 200Msps, 8可调分辨率: 8 Bits存储深度:6k Bytes样本平均:1-32
判定方法  和标准波形▪ 面积▪ 面积差▪ 电晕放电▪ 相位差
波形测量  波形的电压、波形的频率、波形的时间
触发方式  手动触发、外触发、总线触发，内触发
判别输出  OK/NG 显示，LED 灯指示，蜂鸣器报警
测量统计  具有测量结果的统计功能
存储器  仪器可以存储20组标准波形和仪器设置也可以使用U盘作为外部存储器
接口  Handler,RS232C,USB Device,USB Host，Lan
电源
供电电源  110V/220V±10% 50Hz/60Hz±5%
电源功耗  ≤200VA
通用条件
工作环境  温度  0℃ - 40℃
湿度  ≤75% R.H.
电磁兼容  IEC61010-1:2001,IEC61326-2-1:2005
