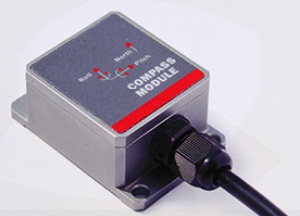

三维电子罗盘 倾角仪 型号：DP-M260B

三维电子罗盘 倾角仪介绍

DP-M260B是款三维电子罗盘（单板），采用硬磁和软磁校准算法,使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。

三维电子罗盘 倾角仪主要性

●方位角精度: 0.8°                           ●倾角测量范围:±85°

●倾角分辨率: 0.1°                           ●倾角精度: 0.2°

●宽温范围:  -40℃～+85℃                   ●尺寸:  L55×W37×H24mm

●带硬磁、软磁及倾角补偿                    ●标准RS232/RS485/TTL输出接口

●DC 5V供电                                ●IP67防水等

电气参数

罗盘航向参数 佳航向精度 0.8° 倾斜<10°

1.5° 倾斜<30°

2.0° 倾斜<40°

3.0° 倾斜<70°

分辨率 0.1°

罗盘倾角参数 俯仰精度 0.1°<15°（测量范围）

0.2°<30°（测量范围）

0.3°<60°（测量范围）

0.4°<90°（测量范围）

俯仰倾斜范围 ±85°

横滚精度 0.1°<15°（测量范围）

0.2°<30°（测量范围）

0.3°<60°（测量范围）

0.4°<90°（测量范围）

横滚倾斜范围 ±85°

分辨率 0.1°

罗盘倾斜佳补偿角度范围 <40°

校准 硬铁校准 有

软铁校准 有

磁场干扰校准方法 平面旋转圈(二维校准)

物理性 尺寸 L55×W37×H24mm

重量 20克

RS-232/RS485/TTL接口连接器 5芯 1米直接引线

接口性 启动延迟 <50毫秒

大输出速率 20Hz/s

通信速率 2400到19200baud

输出格式 二制性能协议

电源 供电电压 （默认）直流+5V

（定制）直流9～36V

电流(大) 45mA

理想模式 35mA

休眠模式             TBD

环境 操作范围 -40℃～+85℃

储存温度 -40℃～+100℃

抗振性能 2500g

电磁兼容性 依照EN61000和GBT17626

平均无故障工作时间MTBF ≥40000小时/次

缘电阻 ≥100兆欧

抗冲击 100g@11ms、三轴和同(半正弦波)

抗振动 10grms、10～1000Hz

重量 30g(不含电缆线)
