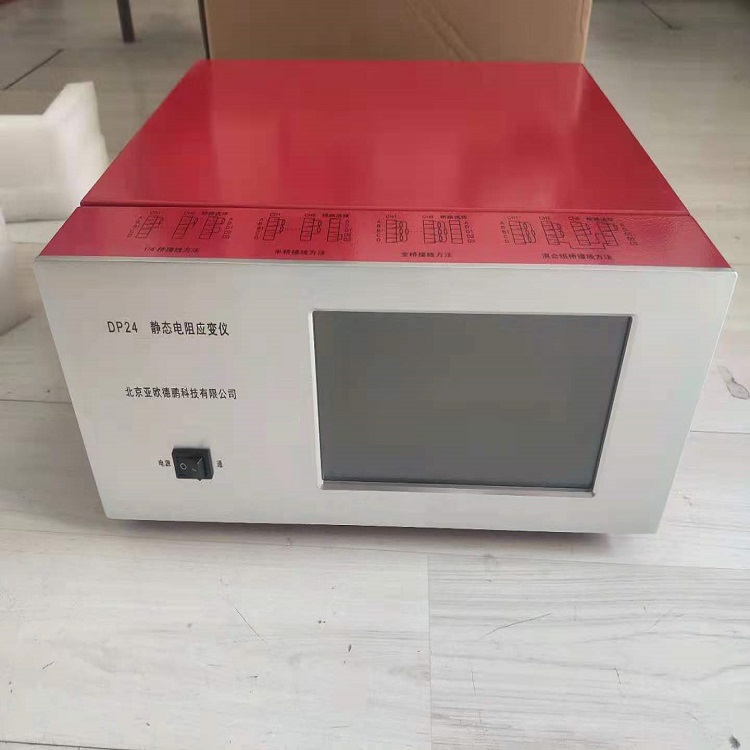

静态电阻应变仪 DP-24
静态电阻应变仪 技术指标
液晶屏部分技术指标：
|
颜色
|
65K（65536）色
|
|
显示尺寸
|
154.08mm（宽）×85.92 mm（高）
|
|
视域尺寸
|
157.1mm（宽）×89.4 mm（高）
|
|
分辨率
|
800×480像素
|
|
背光模式
|
LED
|
|
工作电压
|
3.3V～6.0V（典型值：5V）
|
|
工作电流
|
VCC=+5V，背光亮度大时工作电流为450mA；
VCC=+5V，背光关闭时工作电流为180mA
|
|
工作温度
|
-20～+70℃（典型值：25℃）
|
|
工作湿度
|
10％～90％RH（典型值：60 RH）
|
静态电阻应变仪 仪器技术指标；
|
型号
|
DP-16
|
DP-24
|
DP-32
|
|
主机测点
|
16点
|
24点
|
32点
|
|
测量单位
|
με，mm，N，kN，kg，t，μV，mV,
V, ℃，N·m, kPa，MPa，GPa
|
|
测量范围
|
应变测量范围 0~±38000με；
其它单位测量范围 ±99999
|
|
平衡范围
|
±38000με
|
|
分辨率
|
应变：本机模式1με；控制模式0.1με
其它测量单位：0.01%/F.S
|
|
平衡方式
|
自动扫描平衡
|
|
扫描速度
|
通用模式
|
高速模式
|
|
|
0.8Hz、2Hz、5Hz
|
10-2kHz
|
|
灵敏系数
|
应变片
|
传感器
|
|
1.000-9.999
|
10-9999
|
|
供桥电压
|
DC 2V
|
|
桥路电阻
|
60~1kΩ
|
|
显示方式
|
七英寸彩色液晶屏显示
|
|
操作方式
|
触摸屏操作
|
|
组桥方式
|
1/4桥（公共补偿）、半桥、全桥、混合组桥
|
|
零点漂移
|
≤±3με/4小时； ≤±1με/℃
|
|
非线性
|
±0.02%F.S
|
|
精度
|
±0.2%F.S±2με
|
|
测量功能
|
数据存储、数据回放
|
|
数据存储容量
|
2500页
|
|
工作模式
|
本机自控/计算机外控
|
|
通讯方式
|
USB2.0
|
|
工作环境
|
温度：-10～+45℃ 湿度：＜85%（不结露）
|
|
电源
|
AC 220V(±10%）50Hz(DC 5V可选)
|
|
功率
|
约10W
|
|
外形尺寸
（W×H×D）
|
332×278×132
|
332×278×132
|
332×340×132
|
|
重量
|
约5kg
|
约5kg
|
约6kg
|
|
