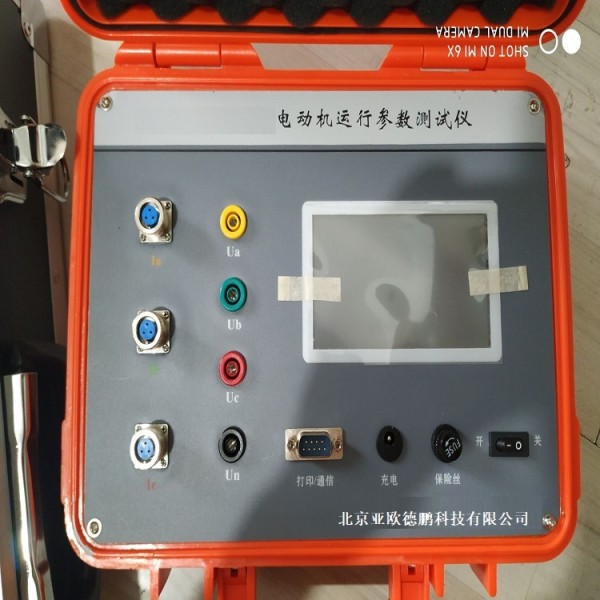

触摸屏电动机运行参数测试仪 型号：DP-YXJ6
触摸屏电动机运行参数测试仪 概述
DP-YXJ6电动机运行参数测试仪是依据GB12497-2006《三相异步电动机经济运行》及《JJG124-2005电流表、电压表、功率表及电阻表检定规程》而设计的。该测试仪是根据节能减排的要求，运用检测、信号分析等技术，采用了集成电路，可在线检测、计算、显示测试的各项数据，解决了电能监测的测试难题。
触摸屏电动机运行参数测试仪 主要技术和特点
仪器采用彩色触摸液晶显示器，显示信息量大，内装大容量聚合物锂离子电池可连续工作8小时，随机配热敏打印机，信息存储量大，数据输出接口有RS232和电脑连接，测试完毕后可将数据通讯到电脑，通过配备的分析处理软件进行处理。
测试仪由电流互感探头、电压互感探头等组成，电压互感探头在主机内部，电流互感探头与主机距离不超过3米。
1.3 仪器使用条件
1) 使用温度： 0℃～40℃ ；
2) 相对湿度：≤98%；
3) 大气压力： 80 kPa～116 kPa；
4）无显著振动和冲击的场合；
5) 无破坏绝缘的腐蚀性气体的场所；
6）无瓦斯、煤尘爆炸性危险场所。
1.4 电源
电源采用两节3.7V、2Ah的锰酸锂蓄电池串联，，额定电压7.4V。
2主要性能指标
2.1量程范围：
|
项目名称
|
基本参数与尺寸
|
|
范围
|
测量精度
|
|
三相交流电压(A)
|
0～1000(1000V以上可以外接PT)
|
土0.2%
|
|
三相交流电流(A)
|
0～5000(500A以上可以外接CT)
|
土0.2%
|
|
有功功率(kW)
|
0～1500
|
土0.5%
|
|
无功功率(kvar)
|
0～1500
|
土0.5%
|
|
视在功率(kVA
|
0～1500
|
土0.5%
|
|
功率因数
|
0～1
|
<0.005
|
|
有功电能(kW.h)
|
0～99999.999
|
土0.5%
|
|
无功电能(kvar"h)
|
0～~99999.999
|
土0.5%
|
|
电网频率(Hz)
|
10～500
|
土0.1
|
|
相位精度(°)
|
360～360
|
土0.5
|
|
电压不平衡度
|
0～100
|
土0.2%
|
|
电流不平衡度
|
0～100
|
土0.2%
|
|
负载率
|
0～120%
|
土0.5%
|
|
效率
|
0～100
|
土0.5%
|
|
综合效率
|
0～100
|
土0.5%
|
|
输出功率(kW)
|
0～1500
|
土0.5%
|
|
就地补偿电容量(kvar)
|
0～1500
|
土0.5%
|
|
有功损耗(kW)
|
0～1500
|
土0.5%
|
|
空载无功损耗(kvar)
|
0～1500
|
土0.5%
|
|
额定负载无功功率(kvar)
|
0～1500
|
土0.5%
|
|
额定综合效率
|
0～100
|
土0.5%
|
2.2主机结构指标
1) 外形尺寸：277╳227╳99 mm；
2) 重量：≤3kg；
3）外壳材料：ABS工程塑料。
|
