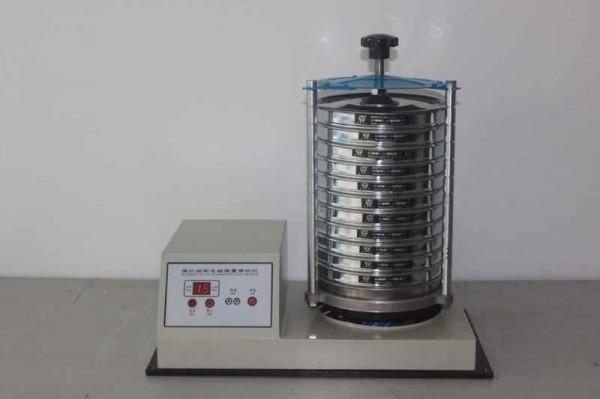

电磁微震筛砂机 型号:DP08140

一、 电磁微震筛砂机概述
  本机和标准筛一起用于测定造型材料粒度分布情况。其结构由震幅调节系统、定时器、罩子、机体等部分组成。
二、 电磁微震筛砂机技术参数
  1. 整机消耗功率……………………………………35瓦
  2. 电源电压………………………………………………220伏±10%
  3. 工作震幅………………………………………………2.5－3毫米（可调）
  4. 工作频率………………………………………………25赫芝
  5. 标准筛规格（直径×高） …………………………260×25毫米（共11只）
  6. 使用条件
    环境温度……………………………………………0～40℃
    相对湿温……………………………………………不在于85%（20℃）
  7. 每次筛分时间 ………………………………………12分钟
  8. 定时器范围 …………………………………………0～15分钟
  9. 外形尺寸（长×宽×高） …………………………360×280×550毫米
    重量…………………………………………………33公斤
三、电磁微震筛砂机原理
  本机托盘是用S型扳簧支撑，电磁铁做周期性吸动，使托盘作巡回往复的螺旋线震动。电磁铁电源主电路是由四只硅二极管接成桥路（供交流通路）和一只可控硅管组成的交流开关电路，使电磁铁周期性激磁。可控硅触发信号是用工频经分频后触发可控硅。
四、电磁微震筛砂机使用与调整
  1. 将标准筛按照筛孔孔径大小的顺序迭好6目在上面，260目在下面，在加 一底盘）安放在筛砂机的承筛座上，用外罩2把标准筛固紧。
  2. 接通电源，将定时器旋扭8调到所需时间刻度，然后调整震幅旋扭5使外罩上的震幅指示器4在3毫米处。调好后将定时器旋到零位。
    震幅指示牌观测法：
    当指示牌4随外罩2震动时，由于视觉暂留现象，则直角边与弦边形成一个交点，其交点处所对应的标尺数值，即为被测物体的双震幅。如图所示，交点对应标尺为2即震幅为2毫米。
  3. 取下外罩2及筛盖，取已烘干的砂样（其量为50克的砂样经洗去泥份后的余重），倒入顶层6目筛内，盖好筛盖，用外罩把标准筛固紧。
  4. 将震幅旋扭调低两挡，将定时器旋扭8调至30，然后向回调到所需时间刻度，再将震幅旋扭调到原来位置，待予定时间到达后自动停震。
  5. 打开外罩2，依次将残存在各号筛内的砂粒倒在白色的腊光纸上，再倒入玻璃皿内，分别用天平称重（至0.1克，促裁性试验到0.01克）。筘内如嵌有砂粒，不可敲击标准筛，应用毛刷轻轻刷下。
  6. 将各号筛内残存砂粒称重后，并记录。后计算出每种砂粒与砂样总重（50克）的百分率。
  7. 工作结束后，关闭电源。
