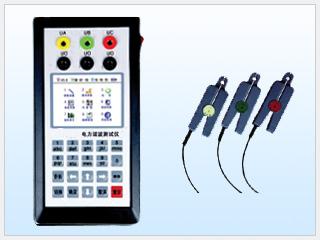

电力谐波测试仪  型号：DP08192

电力谐波测试仪针对我国目前电网状况，电力负荷大，冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变和三相不平衡等电能质量问题，而开发的一款谐波综合测试分析仪器。
1.电力谐波测试仪功能特点
◇ 输入输出采用隔离技术。
◇ 便携式结构，体积小、重量轻、内置高性能锂电池。
◇ 采用高精度A／D(16位)，采集速率高，精度高。
◇ 采用DSP+CPLD内核，处理速度快，软件功能丰富。
◇ 在线测量电网的频率、谐波、三相电压不平衡度、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、真有功功率、真无功功率、真视在功率、1～50次谐波、真功率因数等参数。
◇ 实时显示三相电压和电流的波形图。
◇ 实时显示三相电压和电流1～50次谐波含量及频谱图。
◇ 实时显示三相电压与电流的角度及相量图。
◇ 提供USB接口，便于将数据传输到计算机中。
◇ 外置4G U盘，可以连续存储3个月的历史数据。
◇ 仪器配置功能强大的后台管理分析软件，运行于WIN9X/2000/XP/NT操作系统，界面友好，具有图形及曲线分析功能，方便进行数据管理。
2.电力谐波测试仪技术指标
◇ 频率测量
 测量范围：45～55Hz，中心频率50Hz
 测量条件：信号基波分量不小于80％F.S.
 测量误差：≤0.02Hz
◇ 输入电压量程：10～450V
◇ 输入电流量程：5A，其他量程可以根据用户要求选配
◇ 基波电压和电流幅值：
 基波电压允许误差≤0.5％F.S.
 基波电流允许误差≤1％F.S.
◇ 基波电压和电流之间相位差的测量误差：≤0.5°
◇ 谐波电压含有率测量误差：≤0.1％
◇ 谐波电流含有率测量误差：≤0.2％
◇ 三相电压不平衡度误差：≤0.2％
◇ 电压偏差误差：≤0.2％
◇ 功率偏差：≤0.5％
◇ 工作时间：内部电池可以连续工作10小时
◇ 外形尺寸(mm)：195x100x40(长x宽x高)
◇ 重量：0.5kg
