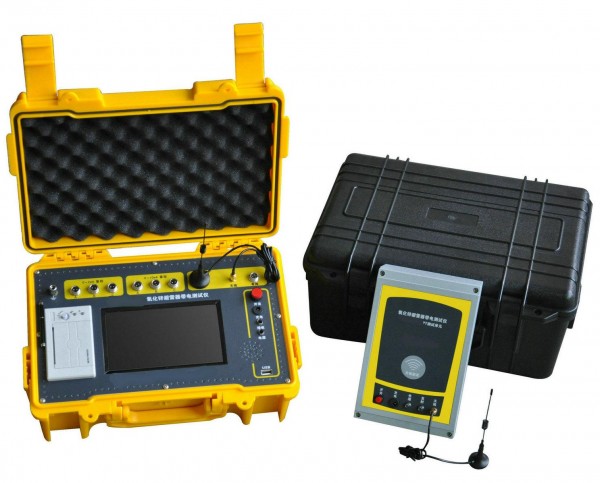

三相氧化锌带电检测仪/ 型号DP08416

三相氧化锌带电检测仪
DP三相氧化锌带电检测仪是用于检测氧化锌避雷器电气的仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果稳定，可分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
3）产品：1. 800×480彩色液晶触摸屏,打印机；图文显示，界面直观， 便于现场人员操作和使用。
    2. 无线传输PT信号过400米，按需配置可达到2000米。
    3. 适用于避雷器带电、停电或试验室等场所使用。
    4. 真正做到三相电流、三相电压同时测试，提高工作效率；仪器内部只带弱电，电压不过12V；电流、电压传感器隔离
    5. 支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。
    6. 内带锂离子电池，适合无电源场合。
    7. 仪器采用嵌入式硬件平台及嵌入式操作系统，可扩展音视频播放功能及游戏娱乐功能。
    8. 仪器可随时开关机比以工控机为硬件平台的仪器稳定，
    9. 可随时随地按客户要求进行软件功能的扩展
    10. 配有一个USB接口，支持U盘导出数据；可外挂USB鼠标、键盘使用，操作方便。
    11. 内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。
    12. 配套上位机管理软件，具备历史数据管理、数据分析、报告打印等功能。
    13. 采样频率，数字信号处理技术，。
14. 采用防尘、防水、防腐工程塑料密封箱，便于携带。
4）技术参数：电源：支持外接电源适配器（12V/2A）和内部电池供电模式
测量范围：泄漏电流（峰值）0-10mA（可扩展）； 电压（峰值）30-100V（可扩展）。
测量度：电流：全电流>100μA时：    ±2%读数±1个字；
电压：基准电压信号>30V时： ±5%读数±1个字。
电压：基准电压信号>30V时：
有线方式： ±2%读数±1个字；无线方式： ±5%读数±1个字；
测量参数：泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+  负峰值Ir-。
容性电流基波，全电压、全电流相角差。
电压有效值；避雷器功耗。
电压基准信号取样方式：有线同步：40米（可扩展）；无线同步：>400米（可扩展）
电池参数：充 电 时 间  > 6小时；工作时间 > 4小时；
仪器尺寸： 主机36cm×26cm×14cm  配件箱42cm×33cm×20cm
仪器重量：主机5.0kg配件箱9.0kg
