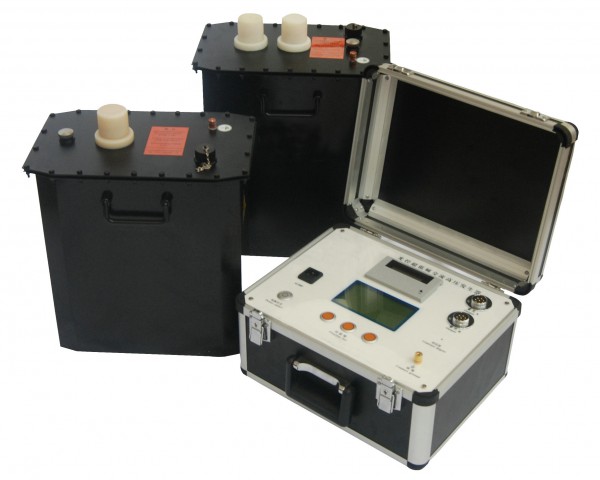

绝缘耐压检测仪 型号:DP08425
一．
绝缘耐压试验实际上是工频耐压试验的一种替代方法 在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量 用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。
二． 绝缘耐压检测仪简介
本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。绝缘耐压检测仪特点：
1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
三．绝缘耐压检测仪参数
1.输出额定电压：参见下表
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力： 0.1Hz 最大1.1µF
0.05Hz 最大2.2µF
0.02Hz 最大5.5µF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8.电源保险管：参见表1
9.电源：频率50Hz，电压220V±5%。
|
型号
|
额定电压
|
带载能力
|
电源
保险管
|
产品结构、重量
|
|
DP08425-30/1.1
|
30kV
（峰值）
|
0.1Hz,≤1.1µF
|
5A
|
控制器：4㎏
升压器：25㎏
|
|
0.05Hz,≤2.2µF
|
|
0.02Hz,≤5.5µF
|
|
DP08425-
40/1.1
|
30kV
（峰值
|
0.1Hz,≤1.1µF
|
6A
|
控制器：4㎏
升压器：35㎏
|
|
0.05Hz,≤2.2µF
|
|
0.02Hz,≤5.5µF
|
|
DP08425-50/1.1
|
50kV
（峰值）
|
0.05Hz,≤2.2µF
|
7A
|
控制器：4㎏
升压器：50㎏
|
|
0.02Hz,≤5.5µF
|
|
0.02Hz,≤5.5µF
|
|
DP08425-60/1.1
|
50kV
（峰值）
|
0.1Hz,≤1.1µF
|
10A
|
控制器：4㎏
一级升压器（30kV）：25㎏
二级升压器（30kV）：45㎏
|
|
0.05Hz,≤2.2µF
|
|
0.02Hz,≤5.5µF
|
|
DP08425-70/1.1
|
70kV
（峰值）
|
0.1Hz,≤1.1µF
|
12A
|
控制器：4㎏
一级升压器（30kV）：25㎏
二级升压器（40kV）：50㎏
|
|
0.05Hz,≤2.2µF
|
|
0.02Hz,≤5.5µF
|
|
DP08425-80/0.5
|
80kV
（峰值）
|
0.1Hz,≤0.5µF
|
12A
|
控制器：4㎏
一级升压器（30kV）：25㎏
二级升压器（50kV）：50㎏
|
|
|
|
|
|
