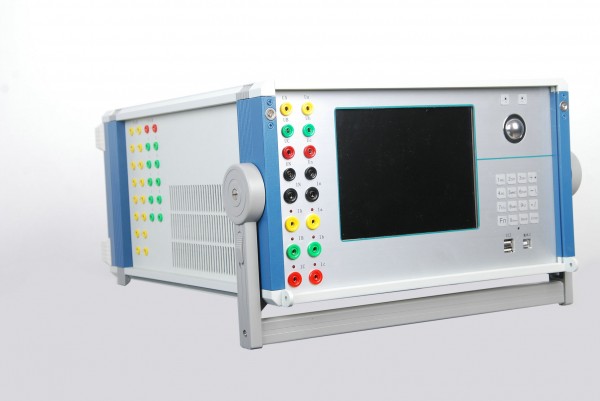

微机继电保护测试仪  型号:DP08426

一. 微机继电保护测试仪特点
1.输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。
2.性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏3. 输出端采用高保真、可靠性模块式线性功放
4.输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计5.可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6.设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
7.新一代DP1200测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8.提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。     10 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
二。微机继电保护测试仪参数
1.交流电流输出
6相电流输出时每相输出（有效值）    0～30A   输出精度   ∠0.2级（主量程内
3相电流输出时每相输出（有效值）    0～60A
6相并联电流输出（有效值）         0～180A
相电流长时间允许工作值（有效值）   10A
相电流最大输出功率                                 80VA
6相并联电流最大输出时允许工作时间   10s
频率范围（基波）                            0～1000Hz
谐波次数                                            0～20 次
2.直流电流输出
电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级
最大输出负载电压                                     18V
3. 交流电压输出
相电压输出（有效值）          0～120V    输出精度   0.2级
线电压输出（有效值）          0～240V
相电压 / 线电压输出功   80VA / 100VA
频率范围（基波）         20～1000Hz
谐波次数                      1～20次
4. 直流电压输出
相电压输出幅值             0～±160V    输出精度   0.5级
线电压输出幅值             0～±320V
相电压/ 线电压输出功率       70VA / 140VA
5  开关量
10路开关量输入
空接点                                      1～20mA，24V
电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A
6. 时间测量范围：0.1ms ～ 9999s ，    测量精度 ＜0.1mS
7. 体积重量：480×360×200mm³ ，19kg
