压力控制器型号：DP08461

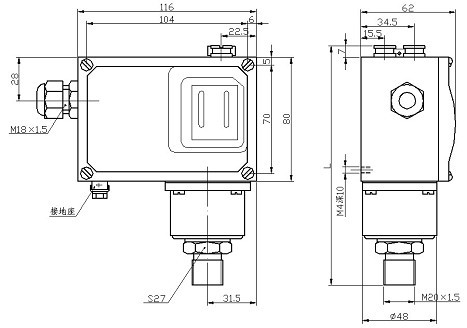

压力控制器是采用膜片式传感器，为双刀双掷压力控制器，两组微动开关的切换值可分别设定；可用于空气、气体、水、蒸汽、制冷剂、油等液体介质。控制器的设定值调节范围0.01～25MPa。
|
电气接线图
|
|
|
双刀双掷开关作用过程：
接线端1为公共端
接线端1-2、1-4压力升高到超过设定压力时1-2、1-4断开；
接线端1-3、1-5压力升高到超过设定压力时1-3、1-5接通；
|
性能
|
工作粘度
|
<1×10－3m2/s
|
|
开关原件
|
微动开关
|
|
外壳防护
|
IP65
|
|
环境温度
|
－20+50℃
|
|
介质温度
|
0℃～+90℃
|
|
安装位置
|
压力接口垂直向下（允许倾斜15°）
|
|
抗振
|
40m/s2
|
|
重复性误差
|
≤1.5%
|
|
触点容量
|
AC
220V 6A（阻性）
|
压力控制器参数
|
量程
代号
|
设定值调节范围MPa
|
切换差
MPa
|
大允许压力MPa
|
传感器材料
|
|
外壳
|
膜片
|
波纹管
|
|
01
|
0.02～0.1
|
0.01～0.015
|
2
|
铝
|
—
|
锡青铜
|
|
02
|
0.02～0.16
|
0.01～0.015
|
2
|
铝
|
—
|
锡青铜
|
|
03
|
0.02～0.25
|
0.01～0.015
|
2
|
铝
|
—
|
锡青铜
|
|
04
|
0.02～0.4
|
0.01～0.02
|
2
|
铝
|
—
|
锡青铜
|
|
05
|
0.02～0.6
|
0.01～0.02
|
2
|
铝
|
—
|
锡青铜
|
|
06
|
0.03～1
|
0.015～0.025
|
2
|
铝
|
—
|
锡青铜
|
|
07
|
0.03～1.6
|
0.002～0.06
|
5
|
铝
|
—
|
锡青铜
|
|
08
|
0.03～2.5
|
0.002～0.08
|
5
|
铝
|
—
|
锡青铜
|
|
09
|
0.5～4
|
0.5～0.4
|
15
|
铝
|
氟橡胶
|
—
|
|
10
|
0.5～6
|
0.5～0.6
|
15
|
铝
|
氟橡胶
|
—
|
|
11
|
0.5～10
|
0.3～1
|
15
|
铝
|
氟橡胶
|
—
|
|
12
|
1～16
|
0.5～2
|
25
|
铝
|
氟橡胶
|
—
|
|
13
|
1～25
|
0.5～3
|
30
|
铝
|
氟橡胶
|
—
|
压力控制器方法
1、设定值1对应的内侧的压力调节螺钉，调节螺钉上标有记号1；
设定值2对应的外侧的压力调节螺钉，调节螺钉上标有记号2；
2、逆时针旋动压力调节螺钉，使压力值上升。反之，则下降。
控制器的选用和安装
1.选用控制器，使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%～80%；
2.控制器要安装在室外时，因给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入等影响；
3.打开前盖后，严禁用手拨动或用工具碰撞控制器中的零件以防改变；
4.安装电缆时，应选择合适的电缆外径，并且电缆引入处的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入；
5.对于有压力峰值及脉冲压力的受控液体介质，可在控制器的接口上安装一个压力冲击阻尼器，以消除不利影响；
6.通断电流不能大于额定值（当触点动作频繁时，最好不超过额定值的60%）；
7.安装（或拆卸）控制器时必须用扳手夹持传感器的平面部分，要绝对防止传感器与开关壳体发生相对转动；
|
