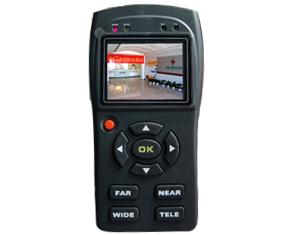

视频信号检测仪 型号：DP08488
视频信号检测仪DP08488（工程宝）是一台应用于视频安防监控工程项目调试与故障检测的专用仪器。这款产品融入了摄像机检测、数据电缆测试、彩条发生器和控制协议分析等功能。产品采用集成化设计，全部重要的功能集成在一个精巧的手持仪器中DP08488视频监控测试仪提供RS-485控制接口、
DP08488视频监控测试仪的摄像机图像检测功能帮助检查或调整摄像机的工作状况；网线测试功能用于检测通讯线缆的故障，用于检测传输线路及后端设备（编解码器、监视器、录像机等）状况；调像仪内置了包括Pelco-D、Pelco-P等二十多种常用控制协议，可在现场对PTZ云台、摄像机进行控制，对PTZ控制台输出的数据进行解码与识别，协助监控工程师进行快速故障定位
视频信号检测仪参数：
视频制式：PAL/NTSC自动适应
视频信号：1Vpp, 140IRE
屏幕亮度调节：根据现场测试环境调整屏幕的明亮度
视频输入输出：1路视频输入，1路视频输出
PTZ通讯接口：支持RS485总线或RS232-RS485转换信号
波特率：1200，2400，4800，9600，19200，38400
输出电压：DC12V
供电时间：连续开机时长6小时以上
PTZ控制协议：支持Pelco-D/P、PANASONIC、SAMSUNG、TECHWIN等20多种国内外知名协议，可根据客户需求免费添加
网线测试：测试任意排列的网络线路，在屏幕直接显示网线的连通、短路、断路和交叉情况
操作菜单：中英文OSD菜单
键盘：长寿命硅胶大按键
电源供电：DC9V 2A
电池电量：内置3.7V大容量2800mAh锂电池
充电时长：快速充满电3.5小时
自动关机：1-30分钟
屏幕菜单：中文、英文OSD菜单随意切换
工作环境温度：-10℃---+60℃
工作环境湿度：30%-90%
外形尺寸：160mm×72mm×32.7m
功能
1、2.5英寸彩色液晶监视器，方便查看摄像机图像
DP08488视频监控测试仪，内置高清晰的2.5英寸LCD监视器，通过连接仪器的VIDEO IN接口和前端摄像机，可直观观看摄像机图像现场效果；单人操作即可完成对摄像机（云台摄像机）的图像检测、瞄准与聚焦，不用返回监控中心即可验证每个摄像头，非常方便；
2、PTZ云镜控制，控制速率可调
DP08488视频监控测试仪内置Pelco-D、Pelco-P、SAMSUNG等二十多种常用PTZ控制协议及编码识别功能，通过仪器的RS485接口，操作者可以控制云台的上、下、左、右旋转，摄像机电动镜头的变焦远、变焦近、聚焦远、聚焦近；PTZ控制协议可根据需要免费升级；
3、12V电源输出，为摄像机提供应急供电
DP08488视频监控测试仪特别为摄像机设计提供了DC12V的电源输出端口，为摄像机提供临时电源。该功能主要应用于一些摄像机的现场测试和演示，在摄像机的现场安装地点，因为没有电源而无法测试摄像机位置是否合适和能否正常工作，DP-TST-081的12V电源输出很好的解决了这个问题；
4、真正标准彩条信号发生模式，通信线路检测
DP08488视频监控测试仪提供多制式图像发生器，通过VIDEO OUT接口，发送多制式（PAL，NTSC）标准彩条信号，图像颜色有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过连接视频输出接口和监控中心的监视器输入接口，通过观察监视器的彩条图像可以判断传输信号是否有偏差和干扰；通过连接VIDEO IN接口和VIDEO OUT接口可以轻松进行通信线路的环路测试；
5、RS485接口地址扫描功能，协助工程师快速查找球机地址
DP08488视频监控测试仪专门设计了地址扫描功能，在维护监控工程过程中，有可能不知道快球的地址，仅靠拆卸快球检查工作量非常大，DP-TST-081可以协助工程人员快速查找到快球的地址，同时支持协议和波特率的快速查找。
6、UTP数据线缆测试
DP08488视频监控测试仪特具直观网线测试功能，把网线一头连接仪器的RJ45接口，另一头连接仪器标配的Utest网线测试端子，可以在屏幕直观测试出网线的连接方式，包括视频监控工程的各种RJ45接线方式，都可以在屏幕菜单快速、准确的显示出来；屏幕菜单可以直观显示线路的短路、断路和交叉情况。
7、屏幕亮度可调节，根据环境光线调节对比度
DP08488视频监控测试仪，现场操作经常遇到光线太强看不清楚屏幕图像的情况，通过调节摄像机对比度参数，即使在野外环境也能方便看到清楚图像，非常实用；
8、采用可充电锂电池或外部电源供电，低电量实时提示
DP08488视频监控测试仪，采用大容量的的锂电池供电，可随时查看电池电量；电池充电时间3个小时，即可连续开机使用6个小时；且在仪器充电的过程中也可正常使用；可正常使用仪器；当仪器电量低于30%时会出现低电量提示。
9、设置球机预置位
DP08488视频监控测试仪支持云台预置位设置，把球机云台特定状态下的水平角度、倾斜角度等在仪器上轻松设置并保存到球机系统中。
10、中、英文菜单随意切换
DP08488视频监控测试仪特具中、英文两种操作菜单，界面设计简单直观。
