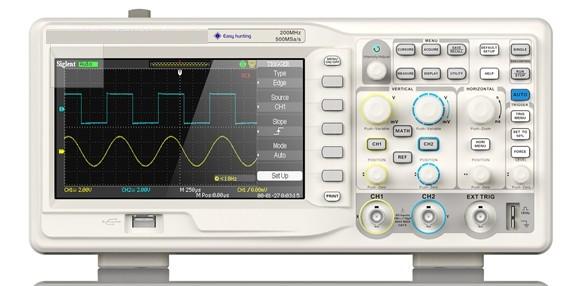

数字示波器 型号：DP08673
概述：
数字示波器 薄外观设计小桌面占用面积，产品净重仅2.5KG，携带方便，主流的外观设计保留了示波器的独特的数字滤波功能与丰富的数学运算满足您对信号处理的理需要。
数字示波器 特性
● 实时采样高达500MSa/s，等效采样50GSa/s
● 带宽为25MHz、50MHz、100MHz、200MHz
● 彩色TFT LCD 8*18格彩色显示
● 3种光标模式、32种自动测量参数
● 5种触发功能：边沿、脉宽、视频、斜率、交替
● 6位硬件频率计实时计数显
● 2组参考波形，20组设置，20组波形内部存储
● 独立通道控制、按键背光设计
● 标准配置接口：USB Host：支持U盘存储及固件升级；USB Device：支持PC远程控制及PictBridge打印；RS-232；Pass/Fail接口
|
型号
|
DPSDS1022DL
|
DPSDS1052DL
|
DPSHDS1102DL
|
DPSDS1202DL
|
|
宽带
|
25MHz
|
50MHz
|
100MHz
|
200MHz
|
|
通道数
|
2CH+1EXT
|
|
实时采样率
|
500MSa/s
|
|
等效采样率
|
10GSa/s
|
50GSa/s
|
|
存储深度
|
32k
|
|
上升时间
|
< 14ns
|
< 7ns
|
< 3.5ns
|
< 1.8ns
|
|
输入阻抗
|
1M欧姆‖17pF
|
|
时基档位
|
25ns/div-50s/div
|
10ns/div-50s/div
|
5ns/div-50s/div
|
2.5ns/div-50s/div
|
|
Scan:100ms-50s/div
|
|
垂直
|
2mV - 10V/div
|
|
垂直分辨率
|
8bit
|
|
触发源
|
CH1 、CH2、Ext、Ext/5、AC Line
|
|
触发类型
|
边沿、脉宽、视频、斜率、交替
|
|
数字运算
|
+ 、 - 、×、÷、FFT
|
|
数字滤波
|
高通、低通、带通、带阻
|
|
输入电压
|
±400V（DC+AC峰值），CAT 1，CATII
|
|
内部存储
|
2组参考波形，20组设置，10组波形
|
|
外部存储
|
位图存储、CSV存储、波形存储、设置存储
|
|
语言
|
简体中文 、繁体中文、英文、德语、日语、法语，韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语
|
|
接口
|
USB Host、USB Device、RS-232、Pass/Fail out
|
|
显示
|
7’’彩色TFT-LCD
|
|
电源
|
AC 100-240V、45Hz-440Hz、50VA Max
|
|
上位机软件
|
可以通过电脑远程控制示波器，分析提取波形数据
|
|
备注
|
可与原厂信号源无缝连接，形成信号的采集、产生一体化系统
|
|
