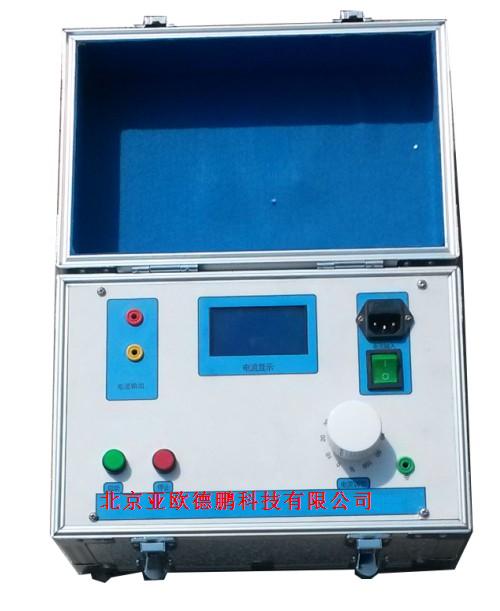

电流发生器 型号：DP08753

电流发生器主要用于对各种电气设备的整定和校验。由于它设计合理被用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。

二、电流发生器技术指标

电源输入：AC  220V±10%  50Hz

额定功率：200VA

仪表等级：0.1级

输出电流：0～ 5A

三、电气原理

四、操作方法

1、电源接通前，应先断开“电源开关”，并将“电流调节”手柄逆时针调回零位。

2、电源输入端接上AC220V电压，然后将“电流输出”端子“10A、* ”及“开关量输入”端子用专用测试线连至被测继电器接点。）

3、连接完毕后，合上“电源开关”，并按下“启动”按钮，顺时针慢慢调节“电流调节”手柄，即可从“电流输出”端输出电流。（注：电流从200A、* 端输出时

六、注意事项

1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。

2、每次使用完设备后，应将“电流调节”手柄逆时针调至零位。

3、用户购机后，应严格按照本说明操作。

4、运输时，必须小心轻放，避免强烈震动。

5、仓库保管时，环境温度为0～30℃及相对湿度不超过85%，空气

中不应含有引起腐蚀的有害杂质。
