磁性材料测量仪 型号：DPGM2100SD
磁性材料测量仪
用于测量各种铁氧体、纯铁、硅钢、坡莫合金、非晶和纳米晶等软磁材料的起始磁导率μi、。

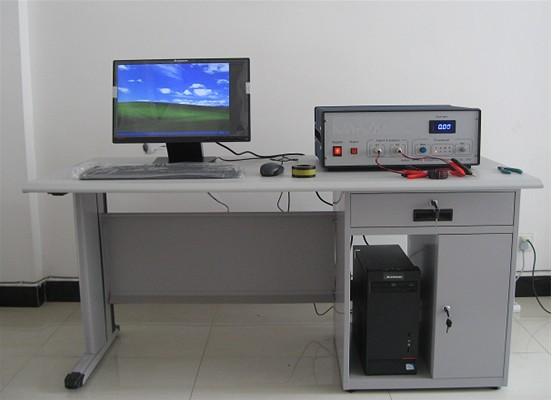

DPGM2100SD软磁直流测试系统产品标准配置
1、计算机：联想品牌机。
2、测试软件：运行于WIN9X/ME/NT/2K/XP等操作系统下，有数据库功能。
3、输出设备：HP1020激光的打印机。
3、测试电源：输出电压：0～±50V，输出电流：0.01mA～10A共13个。量程稳定度：优于0.05%。
4、模拟积分器：0.25、0.5、1、2、5、10、20mWb，灵敏度：0.05μWb冲击法，0.1μWb扫描法。
5、A/D D/A转换：分辨率和线性度：12Bit±1/2LSB，转换时间：<10μs。
6、标准样品（第3方检验报告）：一般为坡莫合金1J50或纯铁、硅钢，特殊要求可选1J22材料。
DPGM2100SD软磁直流测试系统产品技术指标（对闭路样品采用冲击法进行测试）
1、初始磁导率μi：度：5.0%，重复性±3.0%；
2、磁导率um：准确度：2.0%，重复性±1.0%；
3、饱和磁感应度Bs：度1.0%，重复性±0.5%；
4、剩磁Br：度1.0%，重复性±0.5%；
5、矫顽力Hc: 度1.0%，重复性±0.5%。
磁性材料测量仪适合用于测量弱磁材料的磁导率的测量，1.0～4.0范围内的弱磁材料的磁导率测量（GJB 937-1990 标准见附件）。
1、螺线管：长度700mm，直径：50mm。
2、螺线管磁场强度：32kA/m，磁场均匀区长度大于400mm。
3、配置测试补偿线圈：匝比3000:3000，测试相对磁导率: 1.0～4.0的弱磁材料样品

4、测试补偿线圈：匝比100:100，测试矫顽力Hc大于100A/m的开路软磁样品
三、测试弱磁材料开路样品相对磁导率，在场强Hs：32kA/m条件下测试材料的最大磁导率um。
四、测试导磁材料开路样品矫顽力，在场强Hs：32kA/m条件下测试材料的Hc。
