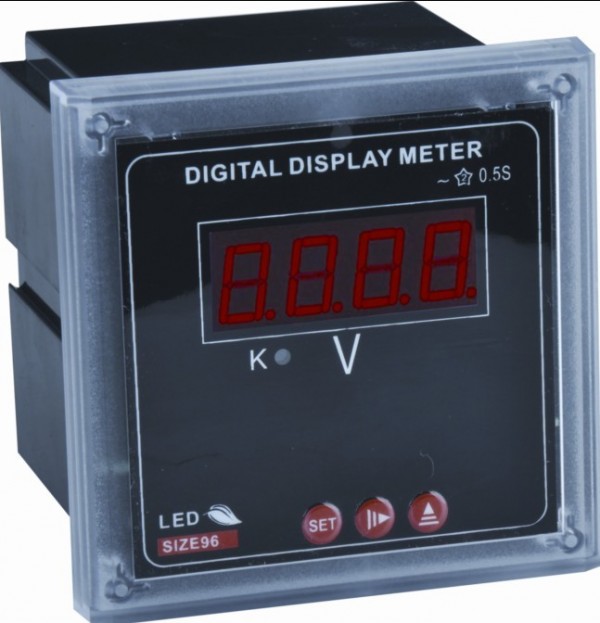

三相电压表用户可以通过面板按键整定CT参数和PT参数，直观显示系统一次运行，一排数码管显示单相值，显示清晰能直接取代传统的模拟指针表，是现代供配电系统的一种自动化仪表。

⑴仪表测量电网上/压单相电流值或电压值。数字校零、数字校调。
⑵CT输入PT输入或直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC220V。
⑷单排四位LED数码实时显示，仪表可通过显示面板按键设定显示值。
⑸采用盘面开孔式安装方式
外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm 96*48mm 48*48mm
开孔尺寸：112*112mm 91*91mm 76*76mm 67*67mm 92*45mm 45.5*45.5mm

三相电压表参数

性    能

参    数

输

入

测

量

显

示

网   络

单相

电  压

额定值

AC0-500V（订货时请说明）

过负荷

测量：1.2倍     瞬时：2倍/10s

功  耗

<1VA (一相)

阻  抗

>300kΩ

度

RMS测量，级0.5%

电 流

额定值

AC1A、5A（订货时请说明）

过负荷

持续：1.2倍     瞬时：10倍/10s

功  耗

<0.4VA (一相)

阻  抗

<20mΩ

度

RMS测量，0.5%

显   示

可编程设置LED显示

电

源

工作范围

AC220V或AC/DC80V～265V

功    耗

≤5VA

环  境

工作环境

-10~55℃

储存环境

-20~70℃

安  全

耐  压

辅助电源、输入信号、输出信号之间>1.5kV

绝  缘

输入、输出、电源对机壳>5M

外  形

尺  寸

120×120  96 X 96   80*80  72*72  96*48  48*48（长、宽）

重  量

0．4kg
