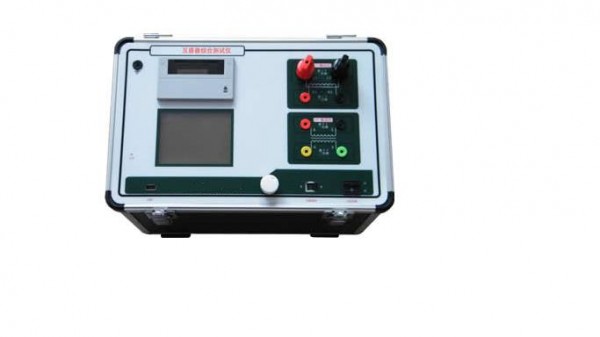

互感器综合测试仪 型号：DP08996
互感器综合测试仪用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等，单机输出电压可达1000V，电流达到600A，能满足装机容量500KV输变电工程检测环境。是现场检测的首选设备。
二．主要功能表
|
主要测试功能
|
|
一、对于电流互感器(CT)：
|
二、对于电压互感器(PT)：
|
|
1、伏安特性测试
|
1、伏安特性测试
|
|
2、变比测试
|
2、变比测试
|
|
3、极性判别
|
3、极性判别
|
|
4、5％和10％误差曲线
|
4、5％和10％误差曲线
|
|
5、一次通流(二次回路检测)
|
5、工频交流耐压测试
|
|
6、退磁
|
6、退磁
|
|
7、工频交流耐压测试
|
7、自动计算打印伏安拐点值
|
|
8、自动计算打印伏安拐点值
|
|
|
互感器综合测试仪 参数
|
|
工作电源：
|
AC220V±10V
|
|
电源输入和输出频率：
|
50-60Hz
|
|
设备电源输出波形：
|
正弦波
|
|
伏安特性单机输出电压：
|
0-1000V
|
|
伏安输出电流：
|
0-15 A
|
|
变比试验单机输出电流：
|
0-600 A
|
|
误差：
|
I≤0.5%、U≤0.5%
|
|
工作温度：
|
－10～40℃
|
|
相对湿度：
|
<85%
|
|
外形尺寸：
|
400 X 300 X 280(mm)
|
|
