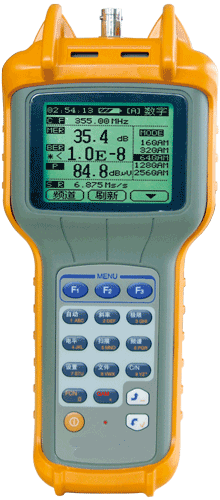

数字电视测试仪 型号：DP09145
是结合德力多年来对数字电视维护理解和实际网络维护经验，推出的适应“智能”设备
数字电视测试仪点：
• 数字电视关键指标测试
• 数字/模拟兼容测试，完全满足日常网络维护需要，保证信号 指标的测试
• 支持FLT——带内平坦度测试，分析网络中阻抗匹配情况
• 智能合格判断功能，可以协助工程人员判断信号质量
• 简易频谱分析
• 保存测试数据，利用上位机软件处理保存的网络信号测试数据
数字电视测试仪参数
|
项目
|
DPDS2100Q
|
DPDS2100B
|
|
频率
|
|
频率范围
|
5MHz~870MHz
|
|
精度
|
±50×10 6 (20℃±5℃)
|
|
分辨率
|
10 KHz
|
|
接收带宽
|
280 KHz
|
|
模拟电视信号
|
|
电平范围
|
30dBμV～120dBμV
|
|
精度
|
±1.5dB
|
|
分辨率
|
0.1dB
|
|
输入阻抗
|
75Ω
|
|
频道扫描
|
扫描频道总数最多150个频道
|
×
|
|
数字电视信号
|
|
功率电平范围
|
30dBμV ～110dBμV
|
|
精度
|
±2.0dB
|
|
分辨率
|
0.1dB
|
|
标准调制形式
|
ITU T J.83 Annex A standard，64QAM/128QAM/256QAM (16QAM/32QAM)选件
|
ITU T J.83 Annex A standard， 64QAM、256 QAM
|
|
功率支持
|
QAM、QPSK、COFDM等
|
|
符号率
|
4MS/S ~ 7MS/S
|
|
接收带宽
|
8MHz（可设定）
|
|
MER
|
to 39dB（典型）
|
|
精度
|
±2dB
|
|
BER
|
1E 3 to 1E 9 纠错前/后
|
1E 3 to 1E 9 纠错前
|
|
星座图
|
标配
|
×
|
|
喜好频道
|
支持
|
|
频率频谱
|
|
频谱扫描
|
带宽2.5MHz/6.25MHz/12.5MHz/25MHz/ 62.5MHz可调
|
带宽10MHz固定
|
|
其他测试项目
|
信噪比（S/N）、斜率测量、干线电压测量、自动测试等
|
斜率测量、干线电压测量等
|
|
上位机管理
|
|
上位机管理软件
|
标配
|
×
|
|
电源供电
|
|
电 池
|
11.1V 1.5AH 锂离子电池组
|
|
充电器
|
交流 90 V to 240V 50/60Hz
|
|
工作时间
|
5 小时 (电池满电)
|
|
充电时间
|
< 3小时
|
|
