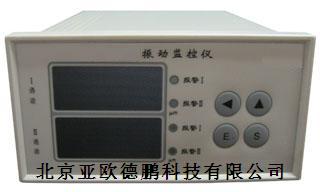

振动监控仪 型号:DP09467
用于电力、石油、化工等部门。通过磁电式振动速度传感器，可对汽轮机、风机、电机等旋转机械轴承振动绝对峰—峰值进行连续监视和测量。具有停机控制信号输出。设有4～20mA电流输出、RS485(RS232)接口，可与计算机等设备连接。该监控仪采用160×80×215(mm)的通用机箱，LED数字显示面膜和轻触摸键。
振动监控仪主要功能
●校准功能
量程可直接通过前面板按键调整。
●显示功能
2路振动测量值、设定值，可分别在LED数码管上显示。
●输出接口
设有4～20mA电流输出、RS485(RS232)，可与计算机、DCS、PLC等设备连接。
振动监控仪主要参数
● 传感器输入：磁电式速度传感器
● 测量范围：0～200μm*(默认值)、0～300μm、0～500μm(峰—峰值)
● 测量精度：±0.5级  线性误差≤±1%FS(满量程)
● 显示方式：3位数码管显示
● 频 响：14～200Hz
● 频响误差：40～60Hz ≤±2%
30～120Hz ≤±4%
14～200Hz ≤±8%
● 电流输出：4～20mA(可根据用户要求调节为0～10mA)
● 接点容量：DC28V 3A
● 工作环境: 温度：-30℃～60℃ 相对湿度：≤85%
● 工作电源：交流 220VAC±10% 50Hz 功耗≤20W
● 安装方式: 盘式
● 整机尺寸：160(宽)×80(高)×200(深)mm
● 开孔尺寸：151(宽)×75(高)mm
4．选型指南
● 必须配置CD-6型磁电式速度传感器。
● 选型代号

DP09467—A□□—B□□—C□□

量程选择：A□□
0 1: 0～200um
0 2: 0～300um
0 3: 0～500um
电流输出：B□□
0 1: 4～20mA
0 2: 0～10mA
传感器选择：C□□(磁电式速度传感器)
0 1: CD-6型
