DP-SLM-6000SC/8000SC－A－B－C－D－E－F－G－H

型号

产品名称

说明

DP-SLM-6000SC

DP09783

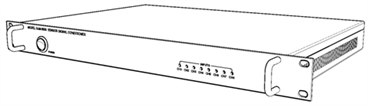

振动信号调理器（SENSOR SIGNAL CONDITIONER）

A

通道

1

1

2

2

3

3

4

4

5

5

6

6   （DP-SLM-6000SC）［1］

［1］

DP-SLM-6000SC为6通道，所以代码A的可选范围为1～6。

DP09783为8通道，所以代码A的可选范围为1～8。

7

7

8

8   （DP09783）［1］

B

传感器类型

1

ICP型

2

电荷输出型

3

电压型

C

增益

0

无（×1）

1

×1、×2、×5、×10（机箱内切换，6000SC限4通道）［2］

［2］

增益切换由安装在机箱内调理器电路板上的拨码开关完成， 6000SC只能做到4通道，如果需要更多通道请选用DP09783。

T1

用户自定义

D

低通滤波（6000SC限4通道）［3］

0

无

1

1kHz

2

5kHz

［3］

低通滤波功能， 6000SC只能做到4通道，如果需要更多通道请选用DP09783。

T2

用户自定义

E

积分

0

无

1

一次积分

2

二次积分

F

测量范围

AX

A：加速度

X：量程值（m/s²）［4］

峰值

［4］

例如A100：表示加速度测量，测量范围为0～100m/s²。

VX

V：速度

X：量程值（mm/s）

有效值

DX

D：位移

X：量程值（um）

峰峰值

T3

其他［5］

［5］

例如使用力传感器，可在振动试验时对动态力进行测量。输出则为与动态力相对应的电压或电流信号。

G

输出

1

0～5VAC(PEAK)

2

4～20mADC

3

1～5VDC

T4

用户自定义

H

D-sub-25输出插座

0

无

1

有
