土壤电阻率接地电阻测试仪  型号：DP17979

土壤电阻率接地电阻测试仪又叫土壤电阻率测试仪是检验测量接地电阻仪表的常用仪表，他采用了LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。应用于电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

二、土壤电阻率接地电阻测试仪技术规格

1．量程及精度误差

测量功能 测量范围 精度 分辨率

接地电阻

(R) 0.00Ω～30.00Ω ±2%rdg±5dgt (注1) 0.01Ω

30.0Ω～300.0Ω ±2%rdg±3dgt 0.1Ω

300Ω～3000Ω ±2%rdg±3dgt 1Ω

3.00kΩ～30.00kΩ ±2%rdg±3dgt 10Ω

土壤电阻率

(ρ)

0.00Ωm～99.99Ωm ρ=2πaR (注2) 0.01Ωm

100.0Ωm～999.9Ωm 0.1Ωm

1000Ωm～9999Ωm 1Ωm

10.00kΩm～99.99kΩm 10Ωm

100.0kΩm～999.9kΩm 100Ωm

1000kΩm～9999kΩm 1kΩm

接地电压 AC 0.00～100.0V ±2%rdg±3dgt 0.01V

注：1. 基准条件：Rh Rs<100Ω时的精度。

工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ

2.取决于R的测量精度而定,π=3.14, a:1 m～100m；

2．一般规格

功    能 二三四线测量接地电阻、土壤电阻率；

接地电压测量

环境温度湿度 23℃±5℃，75%rh以下

电    源 DC 6V 4.5Ah铅酸蓄电池连续待机100小时

干扰电压 ＜20V（应避免）

干扰电流 ＜2A（应避免）

测R时间距 a＞5d

测ρ时间距 a＞20h

辅助接地电阻值 条件＜100Ω,工作条件＜5kΩ

量   程 接地电阻：0.00Ω～30.00kΩ

土壤电阻率：0.00Ωm～9999kΩm

接地电压：0.00V～100.0V

测量方式 精密4线、3线法测量、简易2线测量接地电阻

测量方法 接地电阻：额定电流变法

土壤电阻率：四法

接地电压：平均值整流(S-ES接口间）

测试频率 128Hz

短路测试电流 > 20mA (正弦波)

开路测试电压 AC 28V max

电间距范围 可设定1m～100m

换    档 接地电阻：0.00Ω～30.00kΩ全自动换档

土壤电阻率：0.00Ωm～9999kΩm全自动换档

背    光 可控灰白色背光，适合昏暗场所使用

显示模式 4位LCD显示，灰白色背光

测量指示 测量中LED闪烁

LCD尺寸 111mm×68mm

LCD显示域 108mm×65mm

仪表尺寸 长宽高：277.2mm×227.5mm×153mm

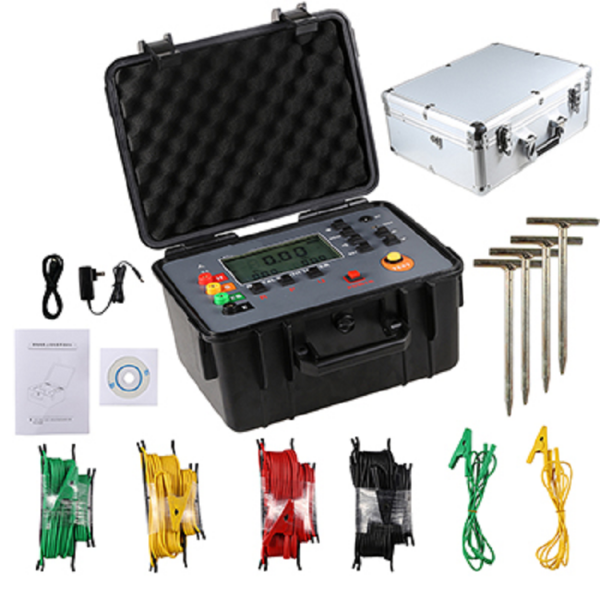

标准测试线 4条：红色15m，黑色15m，黄色10m，绿色10m各1条

简易测试线 2条：黄色1.6m，绿色1.6m各1条

辅助接地棒 4根：φ10mm×200mm

测量时间 对地电压：约3次/秒

接地电阻、土壤电阻率：约7秒/次

接地电压 AC 100V以下测量

USB接口 有USB接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线 USB通讯线1条，长1.5m

数据存储 500组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据查阅 查阅数据时“MR”符号指示

溢出显示 量程溢出时“OL”符号指示

电池电压 电池电量实时显示，电池电压低时提醒及时充电

自动关机 仪表无操作约15分钟后关机

功    耗 待机: 40mA Max(背光关闭)

开机开背光: 43mA Max

测量：120mA Max(背光关闭)

质量 仪表： 2406(含电池)

测试线：1300g

辅助接地棒： 850g(4根)

工作温湿度 -10℃～40℃；80%rh以下

存放温湿度 -20℃～60℃；70%rh以下

过载保护 测量接地电阻：H-E、S-ES各端口间AC 280V/3秒

绝缘电阻 20MΩ以上(电路与外壳之间500V)

耐   压 AC 3700V/rms(电路与外壳之间)

电磁 IEC61326(EMC)

适合 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
