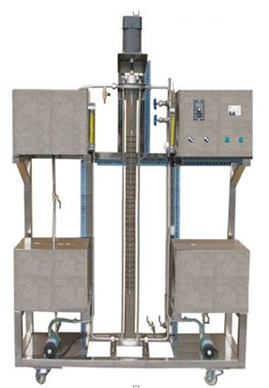

萃取塔实验装置 型号：DP17645

萃取塔实验装置实验目的：
1、了解转盘萃取塔的结构。
2、掌握转盘萃取塔性能的测定方法。
3、了解转盘萃取塔传质效率的强化方法。
4、观察不同转速时塔内液滴变化情况和流动状态。
5、固定两相流量，测定不同转速时萃取塔的传质单元数 、传质单元度 及总传质系数 。

萃取塔实验装置主要配置：
萃取塔、输送泵、转子流量计、振动机构、调速器、低位水箱、不锈钢框架、数据处理软件、不锈钢料液槽、控制屏。

萃取塔实验装置技术参数：
1、常温、常压操作。萃取塔转动频率：200—600转/分，传质单元数 NOE：0.4—3.0，传质单元度HOE：0.3—2.0，体积总传质系数,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgAs)]，水流量：1～10  l／h，煤油流量：1～10  l／h。
2、玻璃萃取塔：塔径37 mm ,塔身1000 mm, 塔的有效度750 mm。
3、不锈钢水箱：250*250*250mm三个。   
4、不锈钢转盘：直径35mm。
5、定位器：倒U状 ，直径φ10mm，不锈钢材料。
6、直流可调速电机：电压AC220V，功率0.50KW，调速器。
7、LZB-10水转子流量计：流量范围1～10l／h 两个。
8、AI501宇电转数显示仪， AI501宇电温度显示仪，测转速传感器：霍尔开关，

Pt100热电阻温度计 ：0—100℃。
9、CQ型磁力驱动泵（两台）：型号16CQ-8，电压380Ｖ，功率180Ｗ，扬程8m。
10、正泰电器：接触器、开关、漏电保护空气开关。
11、不锈钢管路、管件及阀门。不锈钢仪表柜：测控、电器设备在实验架上。
12、外形尺寸：1600×550×2200mm（带双刹轮）。
