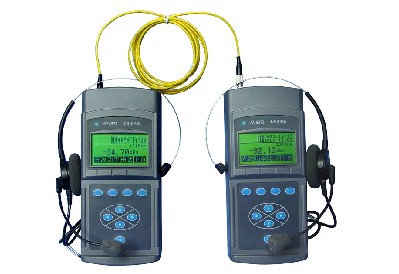

光纤多用表       型号；DP10604

 DP10604光纤多用表融光源、光功率计、光和光纤识别等功能于一体。光缆的施工和维护中测量、测试的多功能便携式仪器，用来进行光缆线路的快速、高效、相互配合的光测试，完成对光纤线路工作状态的基本判断。允许话音通信和测试同时执行，提供光功率和损耗的测量功能。还内置了光纤识别功能，使测试操作更方便。仪器内部可存储多达500条测量数据，存储的数据既可通过本机显示器查看，也可通过RS232串口输出给微机进行分析处理。

 主要特点：
  ● 绝对光功率和损耗测量
  ● 双波长光源
  ● 单芯双向通话
  ● 光纤识别
  ● 测试数据存储及输出

绝对光功率和损耗测量
  DP10604光纤多用表提供了+3~-50dBm范围的光功率绝对测量以及损耗测量。
双波长光源
  DP10604光纤多用表提供1310nm和1550nm的连续光以及270Hz、1kHz和2kHz的调制光输出。
单芯双向通话
  DP10604光纤多用表提供动态范围达35dB以上的数字全双工通话功能，能使光纤光缆维护施工人员远距离实时联系，便于协作。并且该光纤多用表在通话过程中不影响其它的测试。
光纤识别
  DP10604光纤多用表提供了2kHz调制光的识别功能。当光纤多用表的光功率测量端口接收到任意波长的2kHz调制光时，会在显示器的左上角显示2K，内置蜂鸣器同时发出不连续的提示声。测试数据存储及输出
  DP10604光纤多用表提供了500条测量数据存储和RS232串口通信接口。用户在使用该光纤多用表时，可以对测试数据进行编号存储，通过使用随机附送的传输软件及串口通信电缆可方便地与计算机通信并传输数据。

典型应用：
  以下简单介绍利用AV6372光纤多用表对A、B两地光缆的测试方法：
  (1)按事先确定的方法由A地施工人员通过光纤多用表自带的光源对某一根光纤发送2kHz调制光，B地施工人员利用光纤多用表的光纤识别功能检测出此根光纤。
  (2)检测出此根光纤后，B地施工人员将此根光纤和随机附带的耳机麦克风连接到光端口以及耳机麦克风端口，并搜索对方。
  (3)A地施工人员在估计B地施工人员检测出光纤后，将此根光纤和随机附带的耳机麦克风连接到光端口以及耳机麦克风端口，此时可以实现A、B两地施工人员进行通话。
  (4)在通话畅通后，A、B两地施工人员此时可以对光缆的其它光纤进行测试，并对测试数据进行编号和数据保存，以便施工后对测试数据进行分析。
  技术规范：
