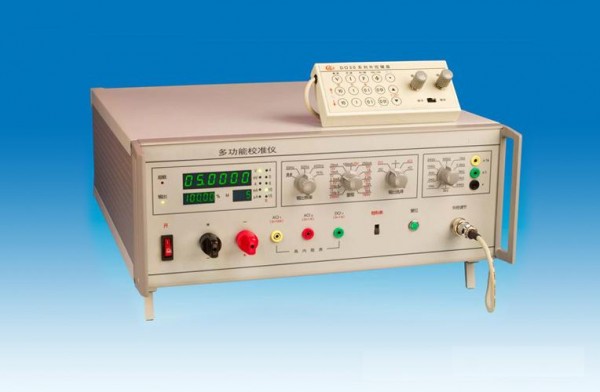

交直流标准源、多功能标准源 型号：DP11174
一、 交直流标准源、多功能标准源 用途、特点：
交直流标准源、多功能标准源是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。
二、 交直流标准源、多功能标准源 主要功能：
1、51/2位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。
2、采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
3、数字外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。
4、交、直流电压输出范围为0～1050V。
5、交、直流电流输出范围为0～60A。
6、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。
8、输出超载能自动保护，自动关闭输出，保护被检仪器仪表。
8、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。
9、具有钳形表测量功能：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。
附表：1
|
|
|
|
|
输出项目
|
输出范围
|
额定输出
|
输出
|
准 确 度
|
|
交直 流电压
|
0～300mV
|
20mA
|
100mA
|
基本误差：
DC：±0.03%
AC：±0.05%
1KHz附加误差：±读数值的0.05%
电压附加误差：±0.02mV
ACI:≤1mA不考核精度
|
|
0～1V～3V
|
50mA
|
100mA
|
|
0～5V～10V～30V
|
100mA
|
200mA
|
|
0～50V～100V～300V
|
50mA
|
100mA
|
|
0～250V～500V～1000V
|
DC:20mA
AC:40mA
|
DC:20mA
AC:60mA
|
|
交直 流电流
|
0～100mA
|
|
DC:3V
AC:36V
|
|
0～1A
|
|
DC:3V
AC:12V
|
|
0～50A
|
|
1.5V
|
|
标准电阻
|
10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率档位（10kΩ～24MΩ)
|
0.25W
|
|
±(0.3%+20mΩ)
|
|
注 ：（1）工作环境温度超过23 ℃ ±2 ℃，每变化10℃，附加误差小于该量程基本误差
（2）50A 1KHz误差为 ±（读数值的0.15%+满量程的0.05%）
|
|
|
三、 技术性能：
1、稳定性：AC﹤满量程的0.02%/5分钟，DC﹤满量程的0.01%/5分钟，作测量时仪器需预热两小时。
2、交流失真度： ﹤0.5%
3、直流纹波系数：﹤0.05%（额定输出时）
4、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）
5、输出电压、电流以及中值电阻的范围及准确度见（附表1）（23℃±2℃，输出值大于10%量程）
|
