3点同步残余应力测试仪/电阻应变仪 型号：DP11285

一．概述
3点同步残余应力测试仪/电阻应变仪可以无线Wi-Fi或有线以太网方式测量静态和动态的应变、应力、残余应力，还可测量电压、电流、位移、压力、温度、加速度等其它物理信号。无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间安全可靠工作，可应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。

二．3点同步残余应力测试仪/电阻应变仪主要功能
1．测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等，还可去除测残余应力打孔引起的系统误差。
3．可以测量各种物理信号
(1) 一次直接测量信号
ａ．基本信号：应变信号、差分电压信号、单端电压信号
ｂ．扩展信号：电流、压力、力、载荷、扭矩、流量、温度（热电阻、热电偶、或其他温度传感器）、位移、速度等各种物理信号（传感器须直接输出或通过适配器转换成三种基本信号）
（2）二次计算生成信号
应力信号、残余应力信号、根据一种或多种一次直接测量信号（经软件中各种复杂高级函数运算）生成的任意虚拟信号
4．计算机软件主要功能
（1）所有一次直接测量信号的数据都可以实时保存

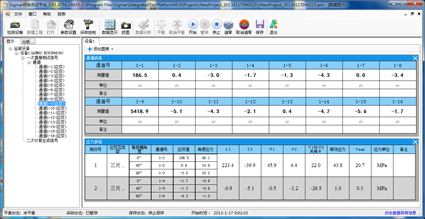

（2）所有被测物理信号的数据实时以表格形式显示

（3）所有被测物理信号的波形实时显示
a.信号随采样次数变化的曲线

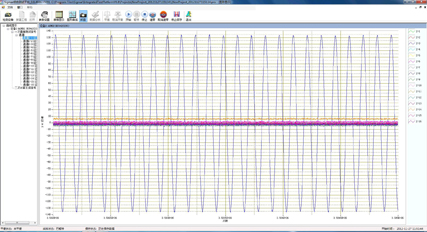

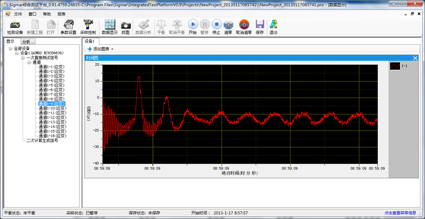

b.信号随时间变化的曲线

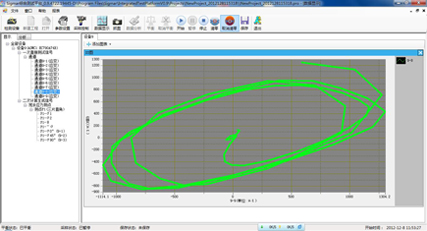

c.信号Y随信号X变化的X－Y曲线

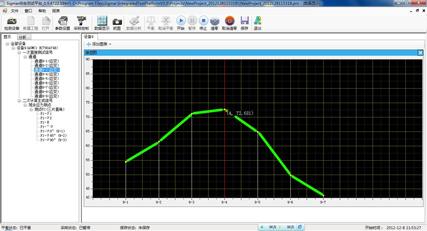

d.被测工件随时间变化的振型图

（4）实时数据分析功能

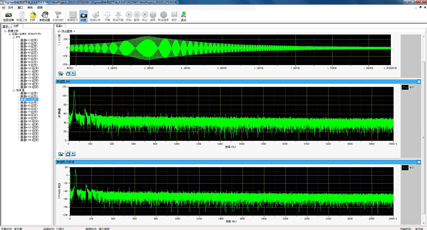

a．FFT频谱分析
b．功率谱分析

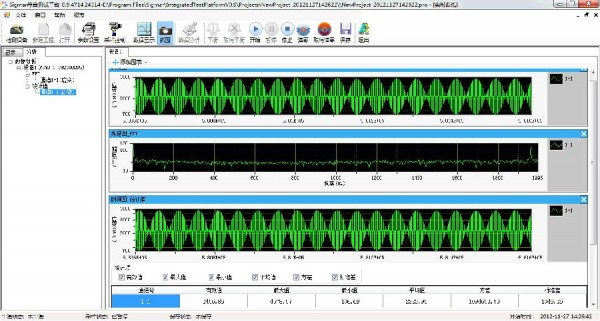

c．统计分析：大值、小值、平均值、有效值、方差、标准差


（5）事后数据回放、数据处理、数据分析、图形处理等功能

(6）数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进一步处理

三．应用领域
1.航天航空：测量火箭、导弹、飞机等飞行器在飞行过程中的动态弯矩、扭矩、剪力，以及飞行引起的热应力。
2.机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位移、温度、应变应力综合测试；机床导轨的残余应力测试；冲压设备的动态应变应力测试；旋转部件的应变应力及扭矩测试（需采用无线应变测试仪）。
3.高铁、汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的应变及振动测试。
4.电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力、温度、压力综合测试。
5.土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
6.桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
7.材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
8.冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

四．DP11285 残余应力检测仪照片

DP11285 有线应变仪

  DP11285 无线应变仪

DP11285 应变仪完整包装
