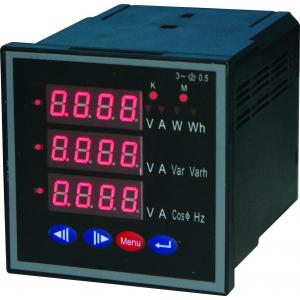

多功能电力仪表 型号：DP11394

一. 概述

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二.多功能电力仪表技术参数

三.安装与接线

1．安装尺寸：

2.安装方法：

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.取出多功能电力仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

3．端子接线：

注：L-N为辅助电源  请按仪表外壳接线图正确接线！

1）.辅助电源：该系列多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V

A．             采用交流电源建议在火线一侧安装1A的保险丝。

B． 对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

说明：

A．           电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B．           电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。

C．           要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！（功率和电能）

D．           仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量显示的为相电压。

四.功能特点

◎集全面的三相交流电量测量、电能计量、综合显示、越限控制、电能脉冲输出、网络通讯于一体。

◎各种三相电量：相电压、线电压、电流、有功功率、无功功率、功率因数、等电量参数及有功电能、无功电能计量等。

◎既可以作为盘装电表单独使用，也可以作为电力监控系统测控终端，实现电量采集和综合控制。

◎液晶LCD（黄绿色背光、黑字）显示屏，满足新时代显示技术发展潮流，可同时显示多种电量信息，并允许在高光照环境中读表；广视角可视角度140度。

五.订货示例

订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。

例1型号：-2SY                              例2型号：-9SY

输入：10KV/100V  200A/5A      输入：380V  300A/5A

电力网络：三相三线             电力网络：三相四线

输出：两路脉冲                 输出：两路脉冲

通讯：RS-485/MODBUS-RTU        通讯：RS-485/MODBUS-RTU
