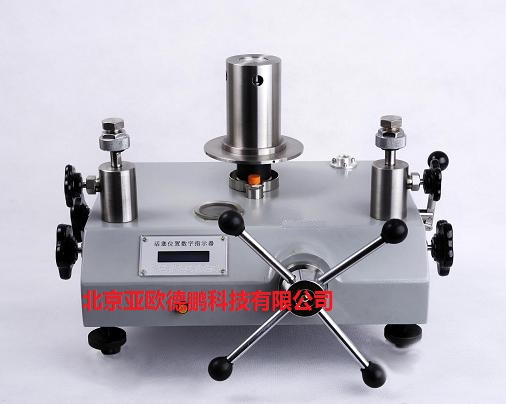

活塞式压力计 DP11471
△活塞工作位置采用一体式双排液晶数字光标显示的位移传感器监测，具有灵敏、醒目、准确的优点。活塞位置显示具有智能按钮调节功能。
△活塞在起始量程测量延续时间，各项指标符合JJG59-2007 、JJG99-2006 、计量检定规程。
△活塞和活塞筒经精工研磨，其圆度误差和间隙小，因而大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。
△两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即活塞压力计套子可作为压力泵或压力源独立使用。
△砝码已经进行压力形变系数和当地重力加速度的修正。
△可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示；可选配电机，使活塞由电机带动旋转。
△测量范围：名义标称测量范围与实际测量范围一致。
△活塞系统可以方便拿出送检（不用携带沉重的主机台）
△可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码。
△砝码采用挂篮结构，重心低，稳定性极好。
△同时检定两只被检表，采用快速压力接头，绝无漏油现象
活塞式压力计主要技术指标 ：
1、型 号：CW-6T 、 CW-60T 、CW-250T、 CW-600T 、CW-800T 、 CW-1000T 、CW-1600T、CW-2500T。
2、标称范围/测量范围：0.04 ～ 0.6MPa ； 0.1～6 MPa ； 0.5～25 Mpa； 1～60 Mpa ；1～80Mpa ； 2～100 MPa ；2～160 Mpa；5～250 Mpa。
3、准 确 度：0.005级（ ±0.005% ）；0.01级（±0.01%）；
0.02级（±0.02%） ；0.05级（±0.05% ）。
4、功 能：量传活塞压力计；检定压力计、压力表、压力变送器等。
其它技术指标：
活塞材料：活塞杆：碳化钨 活塞筒：碳化钨
砝码材料：无磁不锈钢（0.005级；0.01级；0.02级）；碳钢（0.05级）
类 别 0.6MPa型 6 MPa型 25 MPa型 60 MPa型 100 MPa型 160 MPa型 250 MPa型
测量范围(MPa) 0.04～0.6 0.1～6 0.5～25 1～60 2～100
1～100 2～160 5～250
活塞式压力计性能参数
|
类 别
|
0.6MPa型
|
6 MPa型
|
25 MPa型
|
60 MPa型
|
100 MPa型
|
160 MPa型
|
250 MPa型
|
|
测量范围(MPa)
|
0.04～0.6
|
0.1～6
|
0.5～25
|
1～60
|
2～100
1～100
|
2～160
|
5～250
|
|
标称上限(MPa)
|
0.6
|
6
|
25
|
60
|
100
|
160
|
250
|
|
标称下限(MPa)
|
0.04
|
0.1
|
0.5
|
1
|
2
|
2
|
5
|
|
测量上限(MPa)
|
0.6
|
6
|
25
|
60
|
100
|
160
|
250
|
|
测量下限(MPa)
|
0.04
|
0.1
|
0.5
|
1
|
2
|
2
|
5
|
|
活塞公称面积(cm2)
|
1
|
0.5
|
0.1
|
0.1
|
0.05
|
0.05
|
0.05
|
0.025
|
|
底 盘
及活塞
|
公 称
质量(kg)
|
0.4
|
0.5
|
0.5
|
1
|
0.5
|
1
|
1
|
1.25
|
|
产生的
压力(MPa)
|
0.04
|
0.1
|
0.5
|
1
|
1
|
2
|
2
|
5
|
|
专用
砝码
|
公 称
质量(kg)
|
0.1;0.5
|
0.5;2.5
|
0.5;2.5
|
1;2;5
|
0.5;2.5
|
0.5;1;2;5
|
0.5;1;2;5
|
1.25;2.5;5
|
|
产生的
压力(MPa)
|
0.01;0.05
|
0.1;0.5
|
0.5;2.5
|
1;2;5
|
1;5
|
1;2;4;10
|
1;2;4;10
|
5;10;20
|
|
数量(块)
|
6;10
|
4;11
|
4;9
|
2;1;11
|
4;11
|
1;2;1;9
|
1;2;1;15
|
1;2;11
|
|
接口螺纹规格
|
M20 × 1.5
|
M20×1.5
|
M20 × 1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重 量(kg)
|
35
|
60
|
55
|
90
|
60
|
85
|
110
|
140
|
|
工作介质
|
25#变压器油与航空煤油的混合油（比例4.39:1）,其20℃时运动粘度 9 ~ 12 ,酸值不大于 0.05mgKOH/g。
|
癸二酸二（2-乙基己基）酯20 ℃时运动粘度20 ~ 25 ，酸值不大于 0.05mgKOH/g。
|
|
