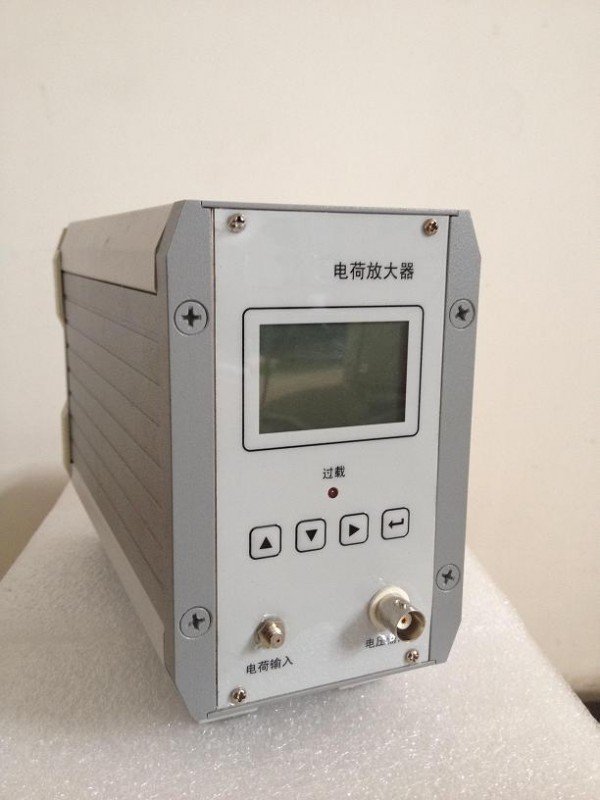

电荷放大器 型号:DP11651
一、概述

DP11651 型电荷放大器与压电加速度计或力传感器相配合，用于测量机械设备的振动或冲击加速度，其输出电压与传感器上产生的电荷量成正比。
本仪器在航空航天、交通运输、建筑工业、机械制造、动力、爆炸、冲击等需要对机械振动、冲击等量进行测量的场合和环境试验方面有广泛的用途。

二、电荷放大器技术参数

● LCD液晶显示屏参数：128×64
● 电荷输入量：±106pc
● 电荷灵敏度适调范围：1.00～19.99pc/Unit
● 放大器增益分档：
电荷灵敏度适调范围：1.00～10.00时
0.1, 1，10, 100, 1,000（mv/Unit）
电荷灵敏度适调范围：11.00～19.99时
1，10, 100, 1,000，10,000（mv/Unit）
● 输出量：
输出电流：0～5mA(峰值)
输出电压：0～±10V(峰值)
过载显示：当信号幅度超过±10V时，过载灯亮；信号幅度回落下来，过载灯自动熄灭。
● 频率范围：0.3Hz～100kHz
上限滤波：
0.3，1，3，10，30，100(kHz)（-3dB±1dB，衰减率：-12dB/OCT）
下限滤波：
0.3，1，3，10，30，100(Hz) （-3dB±1dB，衰减率：-6dB/OCT）
● 噪声电平：≤5μv(增益档折合到输入端)
● 失真度：≤±1％
● 准确度：当信号频率在160Hz时：≤±1.5%
● 供电电源：～220v或直流电源：+12v（1.0A电流）
● 工作环境：
工作温度：＋0℃～＋40℃
存储温度：-55℃～＋85℃
湿度：95％R.H.大
● 外型尺寸：90（宽）×150（高）×202（深）mm
● 重量：约1kg
