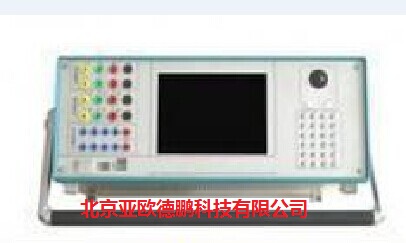

微机继电保护测试仪    型号；DP11704

DP11704 微机继电保护测试仪 是继电保护通用测试装置，主要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和研究，可实现电压电流幅值，相位频率的灵活控制，并具备各种继电器和保护的专用测试模块。是电力基层单位保护装置投运前调试和定期检验的必备工具。
本装置由内嵌工控机或外接PC机控制，采用单机箱、模块化结构，面板8.4吋彩色LCD显示。图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。备有扩展串口及USB口可与其它PC机通讯，试验结果可上传。软件可通过Internet网络进行本地升级。D/A位数高，电流、电压精度好，功放采用直接耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，电流源输出功率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验，也适用于常规电磁型等保护及安全自动装置的特性及整定值校验。不但满足发电厂、供电局等基层电力单位调试继电保护要求，也适合各级研究部门及高等院校用来研制和考核各种继电保护。

二、微机继电保护测试仪 技术指标

3、电压源

三、特点
1、内嵌工控机或外接PC机控制，面板8.4吋彩色LCD显示，仪器本体可独立工作。
2、软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
3、电流电压放大器：电流、电压源中无升流器、升压器，而采用直接耦合放大方式，初级放大回路直接接收D/A转换输出的信号，不经插值处理。使得电流电压不但能输出直流及1～1kHz的各种波形，而且无附加延时，保证了输出响应时间及正确的暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及相位角、合闸角的精度。
功率放大回路具有完善的电流、电压及超温保护功能，防止大功率器件在试验中被损坏，电流源开路或过载时，自动报警，相应相发出报警灯光指示，同时有连续报警声音。电压源短路或严重过载时，跳开功放，电源指示灯发出闪烁的红光，同时发出报警声。为防止大电流下长期工作而引起电流放大器过热，当测试装置的任意一相电流大于10A时，软件设有限时功能，此限时不影响正常使用，主要为防用户不合理设置或操作，引起大电流长时间误输出。
4、电源：仪器使用单相220V交流电源,当面板总电源开关合上时，仅产生±5V，±15V电压给D/A板使用，面板电源指示灯发绿光。当功放电源开关按钮按下（合上），软件进入应用程序后功放软件开关也自动合上时，功放直流电源投上，面板电源指示灯发红光。前述任意一开关断开（软、硬功放开关）功放电源断开，面板电源指示灯发绿光。
5、电压电流每相功放电源相互独立，输出相互隔离，各相电压﹑电流之间可灵活串﹑并联使用。
6、软件用C++编程，软件升级快。备有扩展串口及USB口。可与其它PC机通讯，软件可通过Internet网络进行本地升级。
7、试验结果可上传，也可在线打印，报表格式与Excel兼容。
8、高强度抗振铝合金机箱，轻便、耐磨，抗锈蚀、抗冲击。
