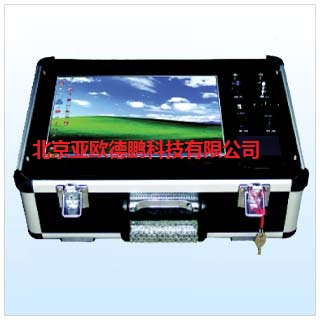

电缆故障检测仪 型号：DP11781
随着供电系统地埋电缆的大范围应用，为满足电力检修面对各类电力电缆故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，我公司运用嵌入式计算机平台系统、DSP硬件采样技术和低压脉冲法、冲闪电流法、直闪电流法开发研制出DP11781 电缆故障测试仪，极为便利的解决了电力电缆 的各种故障及定点寻测。该设备满足电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备测试仪器通用技术条件
电缆故障检测仪主要功能特点：
1、该设备由系统主机和故障定位仪以及电缆路径仪三部分组成 , 可用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。
2、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电缆走向及埋设深度。
5、采用工控嵌入式计算机平台系统，并配有平台集成化 电缆故障测试软件和电缆资料管理软件。
6、主机可自动选择低6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
7、软件实现故障自动搜索，距离自动显示，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少测量误差
8、大容量内存， 现场测试数据和现场实物接线图，轻轻一点即可掉用，便利的后台资料管理软件可做完善的电缆档案管理，为电缆的维护工作和定位提供参考和帮助。
9、采用大容量内置锂电池供电，方便现场测试。
10、采用12.1英寸大屏幕触摸系统和USB通信接口技术，使操作更直观方便。
11、定点仪定位，直接数字显示测试者离故障点距离， 极为便利快快捷的准确查找电缆故障点。

电缆故障检测仪主要技术指标：
测试距离：不小于40km                 短测试距离（盲区）：5-10米
定点误差：±0.2m                 测试误差：系统误差小于±1%
分辨率：V/50m；V为传波速度m/μs；软件游标0.15米。 
仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗：  AC 220V±10% 不大于15W  DC 12V（7AH） 不大于20W
待机时间：可连续使用4小时左右。
信号频率：15KHz正弦波                        输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)                震荡方式：断续
主机重量：9.8kg                             环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm               相对湿度：RH≤85%（25℃）
