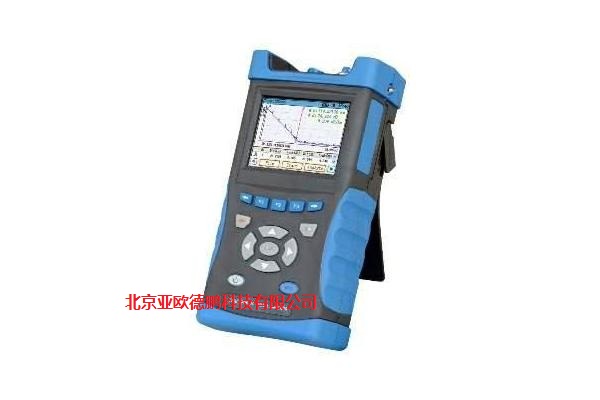

掌上型光时域反射计 型号；DP12075
掌上型光时域反射计主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点定位。应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
外观结构采用业双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用、操作非常方便，采用防反射LCD显示，使得野外环境下操作界面清晰可见，整机采用双路供电方式，大容量锂电池使整机的工作时间长达10小时以上，有两种USB接口形式，既可接入U盘，也能通过USB数据线与PC机通信。同时，为方便操作人员携带方便，该采用了更人性化的设计，为仪器配备了舒适的背带。
掌上型光时域反射计 主要特点：
● 掌上型、重量轻、便于携带
● 业界双色双料一体化防溅式模具工艺，坚固耐用
● 防反射LCD，野外环境下显示界面清晰可见
● 1.6m超短事件盲区，测试光纤跳线轻松自如
● 具有自动及手动测试功能
● 双USB接口功能，既可外接U盘，也能通过SyncActive软件与PC机通信
● 支持Bellcore GR196文件格式
● 智能电池电量指示及电池低电压告警功能
● WinCE视窗操作系统，中英文操作界面
● 10小时长电池续航时间，适于长时间野外施工
● VFL可视故障定位功能
● OTDR光输出头采用可更换方式，端面清洁更加方便
● 超短事件盲区
DP12075 具有超短的事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
● 快速自动测试
DP12075 的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置测试条件并给出准确的测试结果，如测试曲线和事件列表等。
● 快速曲线分析
DP12075 能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解烦琐的背景知识。
曲线分析及事件列表
● 超强的文件管理
DP12075 具有强大的文件管理功能，除了能对机内或U盘的文件进行存储、浏览、删除外，还能够外接基于PCL语言的激光打印机或喷墨打印机，以便打印测试报表。除此之外，AV6416还可借助SyncActiveSync软件通过USB数据线与PC机高速通信。
文件管理及数据传输
● 便利的VFL功能
借助DP12075 的可视红光故障(VFL)功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
|
模块
|
3528
|
5626
|
3428
|
|
中心波长
|
1310nm/1550nm
±20nm
|
1550nm/1625nm
±20nm
|
1310nm/1550nm/1490nm
±20nm
|
|
适用光纤类型
|
单模
|
单模
|
单模
|
|
动态范围1(SNR=1)
|
28/26dB
|
26/24dB
|
28/26/24dB
|
|
测距准确度
|
±(1m+取样间隔+0.003%×距离)(不包括折射率置入误差)
|
|
事件盲区2
|
1.6m
|
|
测距分辨率
|
0.25、0.5、1、2、4、8、16m
|
|
测试量程(单模)
|
4、8、16、32、64、128、256km
|
|
测试脉宽(单模)
|
10、30、80、160、320、640、1280、5120、10240ns
|
|
损耗阈值
|
0.01dB
|
|
采样点数
|
65534
|
|
线性度
|
0.05dB/dB
|
|
波形存储容量
|
≥800幅
|
|
折射率设置范围
|
1.00000～2.00000
|
|
显示
|
320×240、3.5英寸彩色LCD、触摸屏操作
|
|
接口
|
USB、Min-USB
|
|
光输出接口
|
FC/UPC(标配，可选配万能接头)
|
|
电源
|
AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz
直流：15V～20V(2A)
内部锂电池：7.4V，4400mAh，电池工作时间：10小时(常温)3
|
|
界面语言
|
简体中文/English
|
|
环境适应性
|
工作温度：0℃～40℃(电池充电：5℃～40℃)
存储温度：-40℃～70℃(不包括电池)
相对湿度：5%～95%，无结露
|
|
外型尺寸
|
210mm×100mm×60mm
|
|
重量
|
约1kg
|
注：1. 环境温度23℃±2℃，测试脉冲宽度，平均次数大于300。
2. 盲区测试模式(量程4km、脉宽10ns、衰减10dB)，光纤端面反射损耗≥40dB，典型值。
3. 低亮度、不测试。
● 订货信息
主机：DP12075 掌上型光时域反射计
标配：
|
项目
|
名称
|
数量
|
|
标配附件
|
电源线
|
1
|
|
AC/DC电源适配器
|
1
|
|
合格证
|
1
|
|
用户手册
|
1
|
|
光盘(内含模拟分析软件)
|
1
|
|
仪器工程塑料箱(含背带)
|
1
|
|
仪器背带
|
1
|
标准模块：DP12075 掌上型光时域反射计可选购的模块如下表
|
订购编号
|
工作波长
|
测试光纤类型
|
动态范围
|
|
DP12075 -5626
|
(1550nm/1625nm)±20nm
|
SMF(单模)
|
26/26dB
|
|
DP12075 -3528
|
(1310nm/1550nm)±20nm
|
SMF(单模)
|
28/26dB
|
|
DP12075 -3428
|
(1310nm/1550nm/1490nm)±20nm
|
SMF(单模)
|
28/26/24dB
|
选件：
|
序号
|
名称
|
型号
|
说明
|
|
1
|
U盘
|
|
存储波形文件
|
|
2
|
打印机
|
HD LJ P2015D 或 HD LJ 1022
|
打印测试曲线
|
|
3
|
USB数据线
|
|
与PC机通信
|
|
4
|
尼龙软包
|
|
运输包
|
|
5
|
备用电池包
|
DP12075 电池包
|
仪器备用电池
|
|
6
|
FC/SC，FC/ST适配器
|
|
|
|
注：由于设计改进的需要，上述内容如有改变，恕不另行通知
|
|
