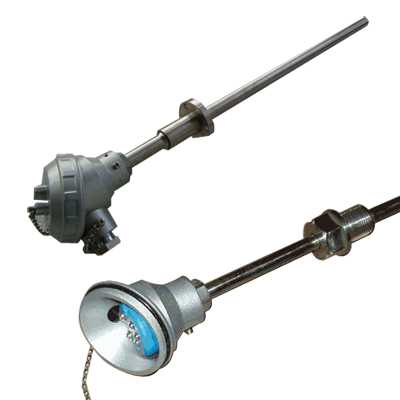

一体化温度变送器 型号：DP12538
DP12538 一体化温度变送器概述 :
以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。
●DP12538 一体化温度变送器特点
· 小型(模块φ44×18 )一体化，通用性强。
· 二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
· 冷端、温漂、非线形自动补偿。
· 测量精度高，长期稳定性好。
· 温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
· 一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
· 机械保护 IP65 。
· 采用热电偶温变，可免用补偿导线，降低成本。
· 液晶、数码管、指针等多种指示功能方便现场适时监控。
· 现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离(隔离)式安装。
· 防爆等级： dIIBT4 、 dIIBT5 。
· 防护等级： IP54
●一体化温度变送器技术指标
|
类 别
|
DP12538 模块式温变
|
DP12538 一体化温变
|
|
准 确 度
|
0.2%F.S 0.5%F.S
|
|
输 入
|
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
|
|
输 出
|
二线制 4-20mA DC
|
|
使用温度
|
-25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )
|
|
温度影响
|
≤0.05%/ ℃
|
|
湿 度
|
5-95%RH
|
|
现场显示
|
无
|
3 1/2LED 3 1/2LCD 0-100% 等分刻度
|
|
显示精度
|
无
|
数字式： 0.5 级 指针式： 2.0 级
|
|
负载能力
|
< 600 Ω (额定负载 250 Ω )
|
|
外形尺寸
|
44×18
|
70 ×100(中继器)
|
|
|
●选型方法
|
型号
|
类别
|
信号制式
|
分度号
|
形式
|
显示
|
安装形式
|
接线盒
|
管径
|
说明
|
|
DP12538
|
|
|
|
|
|
|
|
|
温度变送器
|
|
|
R
|
|
|
|
|
|
|
|
热电偶
|
|
|
2
|
|
|
|
|
|
|
二线制
|
|
|
1
|
|
|
|
|
|
K
|
|
2
|
|
|
|
|
|
J
|
|
3
|
|
|
|
|
|
E
|
|
4
|
|
|
|
|
|
T
|
|
5
|
|
|
|
|
|
S
|
|
6
|
|
|
|
|
|
Pt100
|
|
7
|
|
|
|
|
|
Pt10
|
|
8
|
|
|
|
|
|
Cu100
|
|
9
|
|
|
|
|
|
Cu50
|
|
|
IS
|
|
|
|
|
模块式
|
|
IE
|
|
|
|
|
一体化
|
|
|
N
|
|
|
|
无显示
|
|
M
|
|
|
|
0~100%指针式
|
|
C
|
|
|
|
3?LCD
|
|
E
|
|
|
|
3?LED
|
|
|
1
|
|
|
无固定
|
|
2
|
|
|
固定螺纹
|
|
3
|
|
|
活动法兰
|
|
4
|
|
|
固定法兰
|
|
5
|
|
|
直角形活动法兰
|
|
6
|
|
|
锥形固定螺纹
|
|
|
1
|
|
普通式
|
|
3
|
|
防水式
|
|
4
|
|
防爆式
|
|
|
|
热电偶
|
热电阻
|
|
0
|
φ16 保护管
|
φ16 保护管
|
|
1
|
φ25 保护管
|
φ12 保护管
|
|
2
|
φ16 高铝质管
|
|
|
3
|
φ20 高铝质管
|
φ16 变径
|
|
|
|
|
|
|
|
|
|
|
完整选型
|
 |
