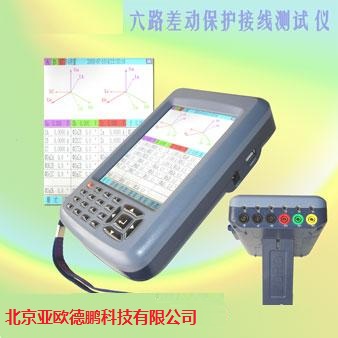

六路钳形差动保护接线测试仪 型号；DP12631

用途

六路钳形差动保护接线测试仪主要用于检查和判别两圈变及三圈变继电保护系统的接线状况。是电力公司、发电企业以及石油、化工、铁路、矿山等企业供用电保护系统二次回路接线现场测试、检查的必备仪器之一。

概述

六路钳形差动保护接线测试仪具有三相电压通道、六路电流通道，可测量三相四线系统和三相三线系统的电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数、相位角以及相位图、向量图等60多组数据。所测试数据和向量图同屏显示，检查继电保护、差动保护二次回路的接线错误非常直观。

六路钳形差动保护接线测试仪技术指标

1.     电压量程：0V-450V（锂电池供电时测至500V）.

2.     电流量程：2mA—10A钳表。

3.     电压、电流、有功、无功功率测量准确度: 0.5级。

4.     相位角测量准确度：1.0^º

5.     电压回路输入阻抗：>500KΩ。

6.     供电电压：50Hz、40-450V(交直流两用）

7.     整机功耗：交流供电≤10VA。

8.     频率影响：信号在45Hz～55Hz范围内<±0.04%。

9.     温度影响：在-10℃～+40℃范围内<±50PPM。

10.  外形尺寸：175x95x40(mm)

11.  重 量：0.5kg(主机）
