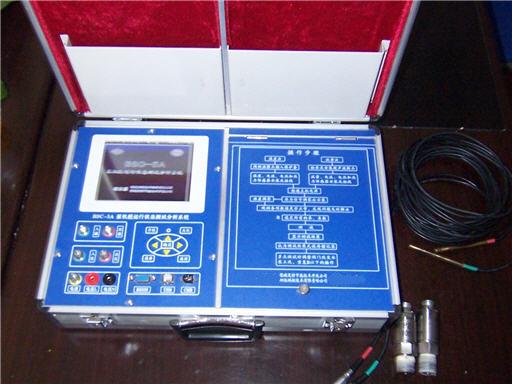

泵机组运行状态测试分析系统 型号：DP12740
泵机组运行状态测试分析系统采用温差、流量测试技术及
软硬件技术设计开发而成的本系统，实现了企业检测流程的自动化管理，
减轻了工作人员的工作强度为客户提供测试方案，让测试变的更简便、
更高效。应用于矿山、石油、石化、钢铁、供水、电力、化工、科
研等领域。
泵机组运行状态测试分析系统测试功能与应用
|
测试方法
|
热力学（温差法）
|
水力学（流量法）
|
综合测法
|
|
方法特征
|
用泵出、进水间温度差和压力差测算泵效率，间接测算流量。
|
用泵液体输出功率与轴功率之比测算泵效率。
|
热力学、水力学法并用测泵效、扬程，间接测算轴功率和电机及传动效率。
|
|
适用场合
|
流量、轴功不易测试，且被测扬程≥ 30米
|
具备流量和轴功率测试条件。
|
轴功及传动（例如变频）不易测试，，且被测扬程≥ 30米
|
测试参数与指标
|
参数名称
|
单位
|
量 程
|
精度
|
备注
|
|
泵效率
|
%
|
|
0.5%
|
热力学精度
|
|
|
1.5%
|
水力学精度
|
|
流 量
|
m3/h
|
|
1.5%
|
水力学精度
|
|
|
2．0%
|
热力学精度
|
|
进侧压力
|
Mpa
|
－0.1～＋0.1
|
0.5
|
正负压力供选
|
|
进侧压力
|
Mpa
|
1.0～20
|
0.5
|
多种量程供选
|
|
进侧温度
|
℃
|
0～100
|
1.0
|
|
进出之间温差
|
℃
|
－0.5～5
|
±0.005
|
插入式
|
|
±0.01
|
外敷式
|
|
电 流
|
A
|
0.01～5，1～200，2～500
|
0.2，0.5
|
三种测试钳
|
|
电 压
|
V
|
0.5～100, 5～1000
|
0.2，0.5
|
1、2次测量
|
|
输入功率
|
kW
|
|
1.5
|
|
|
功率因数
|
|
0.1～1.0
|
±0.01
|
|
|
电机效率
|
%
|
|
2%
|
|
|
单位耗电量
|
|
|
|
|
其它功能与指标
|
功 能
|
作用或指标
|
|
存储与查询
|
存储或读取即时测试的数据；
读取存储的历史测试数据；
读取电动机效率曲线
数据库储存180个系列近7000 个型号电动机的额定参数、效率及功率因数曲线
|
|
RS232串行通讯
|
与其它计算机或其它测试设备通讯
|
|
USB通讯口
|
与其它计算机或其它测试设备通讯
|
|
编制机组性能曲线
|
观察、分析机组运行状态
|
|
电源电量动态显示
|
指示电池目前的剩余电量
|
|
日历、时钟
|
|
|
工作电源
|
3.6伏、5Ah锂电池、交流220V两种
|
|
外形尺寸
|
长×宽×高 = 406×256×100(mm)
|
|
全套重量
|
约3kg
|
|
使用条件
|
环境温度：－10℃～＋50℃，环境湿度：≤85%
|
 |
矿用产品
