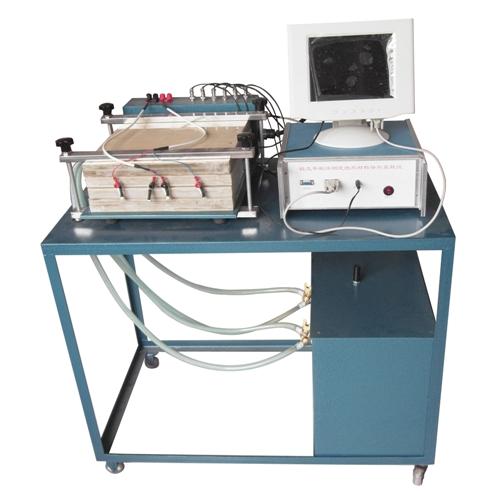

稳态平板法测定绝缘材料导热系数实验装置型号:DP16645

1 DP16645                                                                                  工作条件 常温、常压下运行,电源电压AC220V
2 DP16645                                                                                  实验目的 1、巩固和深化稳定导热过程的基本理论，学习用平板法测定绝热材料导热系数的实验方法和技能。
2、测定试验材料的导热系数。
3、确定试验材料导热系数与温度的关系。
3 稳态平板法测定绝缘材料导热系数实验装置特点 1、 双面冷却紫铜板实验台本体；薄膜加热器由低压大功率开关电源供电,并由单片机控制脉冲宽度调制器(PWM)输出控制。
3、打印机随时打印实时数据值。
4 稳态平板法测定绝缘材料导热系数实验装置技术参数

1、测温传感器：测温范围-55-+127℃
2、水泵参数：功率90W，扬程3m，流量 20L/min；
3、电流互感器:SX-10DK﹐0-10A。
4、上位机平板电脑：7寸65535色真彩液晶显示屏，分辨率800x480，电阻式触摸屏；
5、DCS工业控制系统，人机界面清晰透明，全程动画模拟真实工作过程，触摸式操作界面由主界面、工艺流程操作界面、实时数据报表界面、历史数据报表界面、历史曲线界面、报警界面和硬件测试界面共同构成，界面之间可以自由切换，数据可自动形成标准文档通过U盘下载保存；
6、循环水箱自动化控制
5 规格与附件 DP16645                                                                                  主要配置：电加热器；流量调节阀；循环水泵 ； 温度传感器；低压大功率开关电源﹙+24V10A、+12V1A、-12V1A、+5V3A﹚；触摸式彩色液晶显示器。
