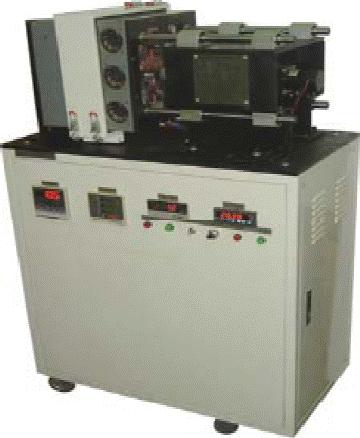

导热系数测定仪  型号:DP16679

一、 概述：
DP16679                                                                                             导热系数测定仪是按照GB10294-2008设计的一种双平板法新型检测设备。用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。测定仪采用微机自动控制系统，具有实验过程自动控制、自动完成数据采集和生成报表等优点，智能化程度高。
二、 检测项目：
用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。
三、 原理：
在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。
四、 依据标准：
GB10294-2008
五、 导热系数测定仪技术参数：
1、 型号：DP16679
2、 外型尺寸(长x宽x高)：
DP16679                                                                                             ： 1020x650x1480(mm)
3、 试件规格：
DP16679                                                                                             ：(计量)150x150(mm)-(防护)300x300(mm)
4、 试件厚度：
DP16679                                                                                             ： 按标准  ≤37.5(mm)（可按用户定制）
5、 导热系数测定范围：0.0100~1.0000W/(m.k)
6、 冷板温度：3℃~90℃
7、 热板温度：≤120℃
8、 测试准确度：≤±3％
9、 测试重复性：≤±1％
10、 配带动力：3Kw  220V
六、 测试装置结构：
采用双试件防护热板法(GB10294-2008),由微机自动控制系统、计量加热单元、冷板单元、防护单元、外防护单元、测量系统、压紧系统、制冷机构等组成。
1、微机自动控制系统：
计算机输出信号经I/O和D/A转换控制相应执行元件，实现控温、计算、温度采集、打印测试报告、显示过程曲线等功能。人机对话窗口显示各面温度值，并具备自诊断功能。
2、计量加热单元：
采用铝板板作为加热面板，因其具有高导热性能，使加热板面温度更均匀、热惯性小，这样使测量结果更精确。
3、冷板单元：
采用恒温水箱控制两个冷板的温度，冷板温度可设定，微机自动控制，有利于控制两侧的温差趋于相同。
4、防护单元：
采用与计量加热单元相同的面板材料，控制隔缝两侧的温差，降低测试误差。
5、外防护单元：
采用软木制成的防护套作为外防护单元，使实验环境条件更稳定，有利于提高测试精度。
6、测量系统：
采用稳定性更高的达拉斯18B20数字式温度传感器和直流功率传感器，使数据采集结果更准确。
7、压紧系统：
采用气动技术，利用气缸自动压紧试件，无需人工调整压紧力，使试件装夹十分方便。
8、制冷机构：
能够实现迅速降低冷板温度和试件测定平均温度低于室温的检测，使检测范围更大且不受环境温度影响。
