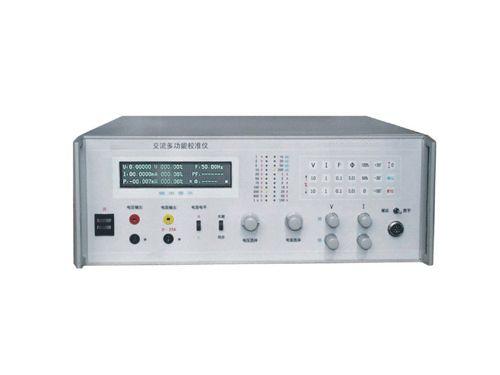

交流多功能校准仪 型号:DP16736
1.概述
交流多功能校准仪，适用于检定、校验各种0.2级交流电流、电压、频率、相位、功率、功率因数表。亦可作为高稳定度测试电源使用，配合标准表，校对0.1级以上交流电流、电压、功率表。配用标准测试线圈（选购件），可以校验1级以下交流钳形电流表（0～1000A）。
2.主要功能
2.1 5（或51/2）位VFD数字显示输出量，同时（同屏）显示V、I、P、F、PF、交流多功能校准仪各种参数。
2.2 交流电流输出范围为：0～100A，分11档，分辨率为0.2uA
2.3 交流电压输出范围为：0～1000V，分11档，分辨率为0.02mV
2.4功率测量范围为：0～100kW，分辨率为1uW
2.5频率测量范围为：40～70Hz
2.6功率因数范围为：0～±1
2.7 相位范围为：0～360°
2.8 输出超载自动保护，手动复位。
2.9 每档电压、电流可以过载10%。
2.10 输出可选择“本振/同步”，本振频率40～70Hz，同步频率和市电同步
2.11可按实际值或百分比两种方式同时显示
3.DP16736 技术性能
3.1 稳定性: 电压、电流＜满量程的0.01％ / 3 分钟功率＜满量程的0.02％ / 3 分钟附加拍频影响0.005％
3.2 失真度：＜0.5％
3.3 输出电压、电流、功率、功率因数范围及准确度符合表中参数(20℃±2℃ ，输出值大于10%量程)
|
输出项目
|
输 出 范 围
|
负载极限
|
准 确 度
|
|
0
|
0～1V～2V～5V～10V
|
800mA
|
电压：±(0.03%RD+0.02%FS)
|
|
交流
|
0～20V～50V
|
500mA
|
电流：±(0.03%RD+0.02%FS)
|
|
0
|
0～75V～150V
|
200mA
|
功率：±(0.07%RD+0.03%FS)
|
|
电 压
|
0～300V～600V
|
80mA
|
功率因数（PF）：
|
|
0
|
0～1000V
|
40mA
|
±0.001 （PF:0～±0.8）
|
|
交流
|
0～10～20～50～200mA
|
3V～40V
|
±0.0005 （PF:-0.8～-1
|
|
0
|
0～1～2～5～10～25A
|
2V～20V
|
+0.8～+1）
|
|
电 流
|
0～50～100A
|
1V
|
±0.0001 （PF:±1）
|
|
注:1.工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差
|
|
2. 200mA及以下不考核相角和功率因数指标，功率因数考核范围为±0.5～±1。
|
3.4 输出频率准确度：±0.02Hz
3.5 输出相位准确度：±0.05°（校零以后）
3.6 电源功耗:交流电源电压220V±10％;频率50Hz±1Hz;功耗＜300VA
|
