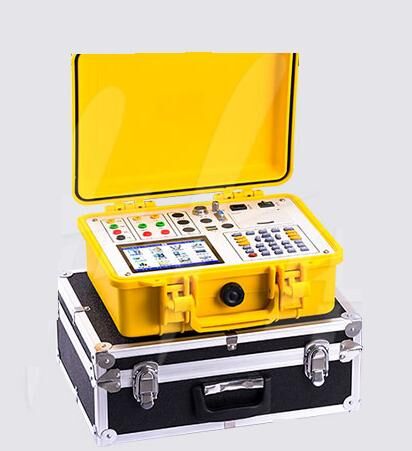

氧化锌避雷器带电测试仪 型号:DP29639
氧化锌避雷器带电测试仪 应用
检测氧化锌避雷器运行中各项交流电气参数的用仪器
参考标准:DL/T474.5-2006
有线、无线、无PT三种测量方式
导电硅胶按键
内置锂离子充电电池,充满电连续工作10小时以上氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品,具有好保护性能。为了检验氧化锌避雷器的性能是否正常,我们适时开发了氧化锌避雷器测试仪,这是种用于现场和实验室检测避雷器各项相关电气参数的用仪器,广泛应用于氧化锌避雷器的现场在线监测(带电测试)和实验室(停电检修)的测试中。符合电力行业标准《DL474.5—92现场缘试验实施导则—避雷器试验》的要求。本仪器采用了速微电脑控制的采样、处理电路,傅立叶谐波分析,确保数据的可靠性。可测量氧化锌避雷器在工频电压下的全电流、阻性电流、三次谐波电流、五次谐波电流、七次谐波电流、次电压、有功功率及电压与电流的相位差角等。以判断MOA缘受潮和阀片老化程度。
电压测量信号无线传输,避免了因避雷器与PT距离远而需要铺设长距离电压测量线的麻烦。
设备采用大屏幕彩色液晶屏显示,全汉字菜单提示操作及打印输出。
输入性
|
氧化锌避雷器带电测试仪 参数
电压测量范围:0~120V
|
电流测量范围:0.0~10mA(可选配钳表,扩展量程至0~~2)
|
相角测量范围:0~359.99°
|
频率测量范围:45~55Hz
|
电压通道数:三通道(UA、UB、UC)
|
电流通道数:三通道(IA、IB、IC)
|
大谐波分析次数:16次
|
大存储记录数:500条
|
准确度
|
电压:±0.2%
|
频率:±0.005Hz
|
电流、功率:±0.5%
|
相位:±0.5°
|
工作温度
|
-10℃~ +40℃
|
充电电源
|
AC100V~220V、频率:45Hz-55Hz
|
主机功耗
|
≤3VA
|
无线传输距离
|
≥800米(可视)
|
电池大工作时间
|
≥10小时
|
缘
|
⑴ 电压、电流输入端对机壳的缘电阻≥100MΩ
|
⑵ 工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验
|
体积
|
320×240×130mm3
|
重量
|
2.6 kg
|
|
