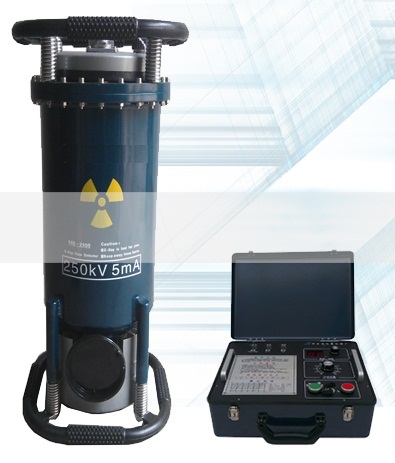

陶瓷管定向便携式X射线探伤机 型号：DP29245
陶瓷管定向便携式X射线探伤机应用概述：射线探伤是利用射线可以穿透物质和在物质中有衰减的特性来发现其中缺陷的一种
无损探伤方法。它可以检查金属和非金属材料及其制品的缺陷，如焊缝中的气孔、夹渣、
未焊透等体积性缺陷。这种无损探伤方法有优越性，即检验缺陷的直观性、准确性和可
靠性，而且，得到的射线底片可用于缺陷的分析和作为质量凭证存档。
使用原理：根据被检工件与其缺陷介质对射线能量衰减程度的不同，使得射线透过工件后
的强度不同，使缺陷能在射线底片上显示出来。
应用范围：对非金属、轻金属、铸造件、各种合金、压力容器等进行 X 射线无损检测
辐射方式：定向辐射 光管材质：陶瓷光管
陶瓷管定向便携式X射线探伤机技术参数
一体化新型高效散热设计
体积小 重量轻
300mm×300mm×660mm
增强版高压包更耐用
|
型号
|
控制器尺寸
|
控制器重量
|
发生器尺寸
|
发生器重量
|
输入频率
|
输入容量
|
输出管电压
|
输出管电流
|
焦点尺寸
|
辐射角度
|
穿透
|
|
DP29245 -1605
|
350*290*170mm
|
11kg
|
250*250*560mm
|
18.5kg
|
50Hz
|
1.6KW
|
60~160KVP
|
5MA
|
1.5*1.5
|
40+5°
|
18mm
|
|
DP29245 -2005
|
350*290*170mm
|
11kg
|
255*255*575mm
|
24kg
|
50Hz
|
2KW
|
100~200KVP
|
5MA
|
2.0*2.0
|
40+5°
|
30mm
|
|
DP29245
|
350*290*170mm
|
11kg
|
320*320*660mm
|
23.5kg
|
50Hz
|
2.5KW
|
150~250KVP
|
5MA
|
2.0*2.0
|
40+5°
|
39mm
|
|
DP29245 -3005
|
350*290*170mm
|
11kg
|
330*330*690mm
|
39kg
|
50Hz
|
3.0KW
|
170~300KVP
|
5MA
|
2.5*2.5
|
40+5°
|
50mm
|
|
DP29245 -3505
|
350*290*170mm
|
11kg
|
330*330*710mm
|
39kg
|
50Hz
|
3.5KW
|
180~350KVP
|
5MA
|
3.0*3.0
|
40+5°
|
60mm
|
定向：
焦距 600 mm,曝光时间 5 分钟
Ⅲ型胶片,双面 0.03 增感屏
显影条件:20℃ 5 分钟
穿透厚度:40mm
黑度:≥1.5
灵敏度：＜2％
工作方式 1：1 —— 5 分钟工作，5 分钟休息
射线管辐射角 40°+5°
周向：
焦距 600 mm,曝光时间 5 分钟
Ⅲ型胶片,双面 0.03 增感屏
显影条件:20℃ 5 分钟
穿透厚度:34mm （A3 钢）
黑度:≥1.5
灵敏度：＜2％
工作方式 1：1 —— 5 分钟工作，5 分钟休息
射线管辐射角30°+5°
|
