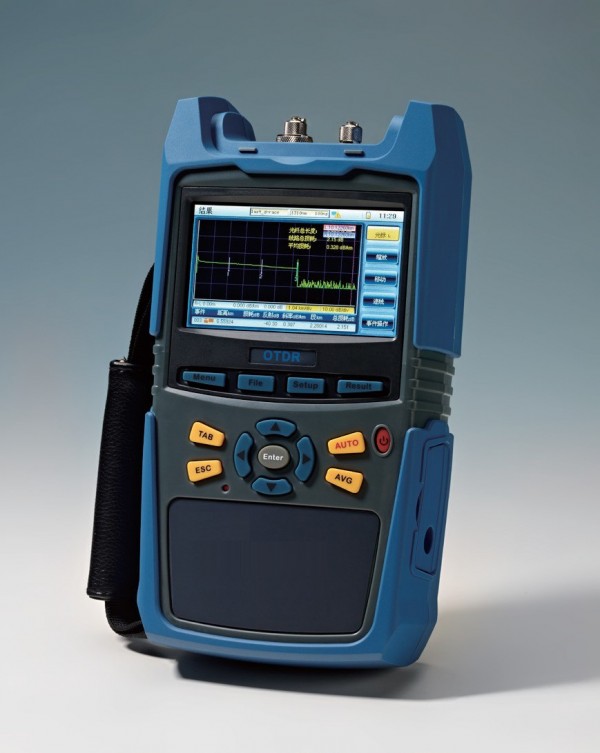

光时域反射分析仪（OTDR）型号:DP29185
光时域反射分析仪（OTDR）是一款多用途、手持式 OTDR。特有可视化故障定位仪（VFL）可以协助OTDR快速定位故
障
光时域反射分析仪（OTDR）功能特点
精度高 盲区<0.8米
速度快 5秒钟内完成测试
智能性高
▪ 操作简单，一键式操作，智能分析测试结果
▪ 智能强光保护功能，保障测试的精度及可靠性
▪ 智能光接口连接状态诊断功能，保障测试的精度
▪ 智能报表功能，方便记录及细节分析
▪ 配置了可视化故障定位模块
适用性强
▪ 触屏设计，便于操作
▪ 4.3寸高亮触摸液晶显示，可满足强光照射下测试需求
▪ <1500克重量，>10小时的连续工作时间，适于野外操作
▪ 防潮、抗震设计，满足各种应用场合的需求
光时域反射分析仪（OTDR）规格参数
型号 动态范围（dB） 事件盲区（m） 衰减盲区（m）
DP29185 - 34/32 <1.5 ＜8
DP29185 -H 36/34 <0.8 ＜5
DP29185 30/28 <1.5 <10
技术参数
|
型号
|
DP29185
|
DP29185 -
|
DP29185 -H
|
|
技术规格
|
|
波长
|
1310/1550
|
|
波长精度
|
±20
|
|
动态范围
|
30/28
|
34/32
|
38/36
|
|
事件盲区（m）
|
≤1.5
|
≤1
|
≤0.8
|
|
衰减盲区(m)
|
≤10
|
≤7
|
≤4..5
|
|
量程(m)
|
100
|
|
量程(km)
|
200
|
|
距离分辨率 (m)
|
0.05
|
|
采样点数
|
128000
|
|
测试不确定度
|
±（1m+0.005%×光纤长度+采样分辨率）
|
±（0.75m+0.0005%×光纤长度+采样分辨率）
|
|
损耗门限 (dB)
|
0.05
|
0.03
|
|
损耗分辨率 (dB)
|
0.01
|
|
损耗线性度 (dB/dB)
|
0.04
|
|
型号
|
DP29185
|
DP29185 -
|
DP29185 -H
|
|
脉宽 (ns)
|
3 ～ 20000
|
|
测量时间(s)
|
用户自定义、实时
|
|
存储曲线数
|
>4000
|
|
常规参数
|
|
显示屏类型
|
4.3 寸 TFT 触摸屏 480×272 点阵 16:9
|
|
光适配器
|
FC/PC SC/PC
|
|
接口
|
USB, RJ45
|
|
电池
|
内置可充电锂电池 充电时间 <4 小时 工作时间 >10 小时
|
|
电源
|
AC/DC 适配器 输入 AC90-240V ±10% 输出 DC12V
|
|
工作温度(℃ )
|
-10 ~ +50
|
|
保存温度(℃ )
|
-20 ~ +70
|
|
相对湿度(%)
|
<80
|
|
重量(kg)
|
<1.5
|
|
外形尺寸(mm)
|
135 x 250 x 65
|
|
