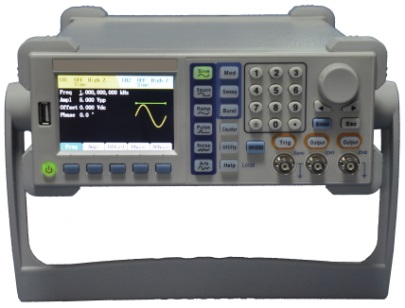

双通道函数/任意波形发生器，函数发生器 型号：DP28951
综述
双通道函数/任意波形发生器，函数发生器采用直接数字合成（DDS）技术设计，能够产生稳定、低失真的输出信号。
l 采用3.5寸480x320TFT液晶屏，具有清晰的图形化界面
l 支持中英文菜单
l 按键帮助，方便获取信息
l 文件管理，支持U盘和本地存储
主要特色
l 双通道输出，输出频率：DP28951 型为25MHz、HAD-2140型为40MHz
l 双通道之间相互独立，具有相位同步功能
l 160MSa/S采样率，12位垂直分辨率，16k存储深度
l 内置5种基本波形和32种任意波形
l 波形存储：支持10组用户自定义编辑的波形
l 边沿时间可设的脉冲波输出
l AM、FM、FSK调制功能
l 线性/对数扫频和脉冲串波形的输出
l 带160MHz频率计
l 具备RS232接口、USB Device、USB Host接口，支持U盘存储
l 配备多功能任意波形编辑软件
双通道函数/任意波形发生器，函数发生器技术指标
|
频率特性
|
|
|
DP28951
|
HAD-2140
|
|
波形种类
|
正弦波，方波，三角波，脉冲，噪声，任意波（含DC）
|
|
正弦波
|
1uHz ~ 25MHz
|
1uHz ~ 40MHz
|
|
方波
|
1uHz ~ 5MHz
|
1uHz ~ 10MHz
|
|
三角波
|
1uHz ~ 500kHz
|
1uHz ~ 1MHz
|
|
噪声（-3dB）
|
7MHz带宽
|
7MHz带宽
|
|
脉冲
|
100uHz ~ 5MHz
|
100uHz ~ 10MHz
|
|
任意波
|
1uHz ~ 5MHz
|
1uHz ~ 10MHz
|
|
频率分辨率
|
1uHz
|
|
频率准确度
|
±10ppm
|
|
正弦波特性
|
|
谐波失真
＞1Vpp
|
0~1MHz: ＜-45dBc；
1MHz~5MHz: ＜-40dBc；
10MHz~20MHz: ＜-35dBc
20MHz~40MHz: ＜-30dBc
|
|
总谐波失真
|
＜0.5% （10Hz-20kHz，1Vpp）
|
|
方波信号特性
|
|
上升/下降时间
|
＜25ns
|
|
过冲
|
＜3%
|
|
占空比
|
1%~99%≤100kHz；20%~80%≤5MHz；40%~60%≤10MHz（0.1%解析度）
|
|
不对称性（50%占空比）
|
1%的周期 + 5ns
|
|
锯齿波特性
|
|
线性度
|
≤峰值输出的0.5%（典型值，1kHz，1Vpp，对称性100%）
|
|
对称性
|
0.0~100.0%（解析度0.1%）
|
|
脉冲波特性
|
|
脉冲宽度
|
≥20ns
|
|
边沿跳变时间
|
≥20ns
|
|
过冲
|
＜5%
|
|
任意波特性
|
通道CH1
|
通道CH2
|
|
采样速率
|
160MSa/S
|
160MSa/S
|
|
波形幅值分辨率
|
12bits
|
10bits
|
|
波形长度
|
16k
|
4k
|
|
上升/下降时间
|
＜25ns
|
＜25ns
|
|
存储数量
|
10个波形
|
10个波形
|
|
输出特性
|
|
振幅（50Ω）
|
|
范围
|
1mVpp~10Vpp ≤20MHz
1mVpp~5Vpp ＞20MHz
|
1mVpp~3Vpp ≤20MHz
1mVpp~1.5Vpp ＞20MHz
|
|
准确度
|
±2%设置值±2mVpp（1kHz正弦波，0偏置，>10mVpp）
|
|
分辨率
|
1mV或3位
|
|
平坦度
（相对于1k正弦波，1Vpp）
|
±0.1dB，≤100kHz
±0.3dB，≤5MHz
±0.4dB，≤25MHz
|
|
偏移（50Ω）
|
|
范围
|
±5Vpk , ac + dc
|
±1.5Vpk , ac + dc
|
|
准确度
|
±（2%设置值+5mV+0.5%振幅）
|
|
输出阻抗
|
50Ω
|
|
保护
|
短路保护，过载自动禁止波形输出
|
|
SYNC输出
|
|
电平
|
TTL兼容
|
|
阻抗
|
50Ω
|
|
AM调制（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
源
|
|
|
调制波
|
正弦波、方波、三角波、斜波
|
|
调制频率
|
2mHz~20kHz
|
|
调制深度
|
0%~120%
|
|
FM调制（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
源
|
|
|
调制波
|
正弦波、方波、三角波、斜波
|
|
调制频率
|
2mHz~20kHz
|
|
频偏
|
0~载波频率
|
|
FSK调制（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
源
|
|
|
调制波
|
50%占空比的方波
|
|
键控频率
|
2mHz~1MHz
|
|
扫频（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
类型
|
线性/对数
|
|
起始/截止频率
|
1uHz~载波频率
|
|
扫频时间
|
1ms~500s
|
|
存储数量
|
10个波形
|
10个波形
|
|
输出特性
|
|
振幅（50Ω）
|
|
范围
|
1mVpp~10Vpp ≤20MHz
1mVpp~5Vpp ＞20MHz
|
1mVpp~3Vpp ≤20MHz
1mVpp~1.5Vpp ＞20MHz
|
|
准确度
|
±2%设置值±2mVpp（1kHz正弦波，0偏置，>10mVpp）
|
|
分辨率
|
1mV或3位
|
|
平坦度
（相对于1k正弦波，1Vpp）
|
±0.1dB，≤100kHz
±0.3dB，≤5MHz
±0.4dB，≤25MHz
|
|
偏移（50Ω）
|
|
范围
|
±5Vpk , ac + dc
|
±1.5Vpk , ac + dc
|
|
准确度
|
±（2%设置值+5mV+0.5%振幅）
|
|
输出阻抗
|
50Ω
|
|
保护
|
短路保护，过载自动禁止波形输出
|
|
SYNC输出
|
|
电平
|
TTL兼容
|
|
阻抗
|
50Ω
|
|
AM调制（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
调制波
|
正弦波、方波、三角波、斜波
|
|
调制频率
|
2mHz~20kHz
|
|
调制深度
|
0%~120%
|
|
FM调制（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
调制波
|
正弦波、方波、三角波、斜波
|
|
调制频率
|
2mHz~20kHz
|
|
频偏
|
0~载波频率
|
|
FSK调制（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
调制波
|
50%占空比的方波
|
|
键控频率
|
2mHz~1MHz
|
|
扫频（CH1）
|
|
载波
|
正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
|
|
类型
|
线性/对数
|
|
起始/截止频率
|
1uHz~载波频率
|
|
扫频时间
|
1ms~500s
|
一般技术规格
l 电源电压：100~240V，45~65Hz
l 功耗：<40W
l 显示：3.5寸TFT液晶屏，分辨率480×320、色彩16M色
l 温度范围：操作状态10℃~+40℃、非操作状态-10℃~+60℃
l 湿度范围：0~40℃范围内，≤90％相对湿度
l 接口：RS232，USB Host，USB Device
标配附件：
l 30A51型三芯电源线1根
l 33A52型BNC同轴电缆1根
l 光盘1张
选配附件：
l 33P01型BNC-鳄鱼夹线
l 32P02型机柜安装套件
l 32P04型RS232串口线
l 32P05型USB数据线
|
