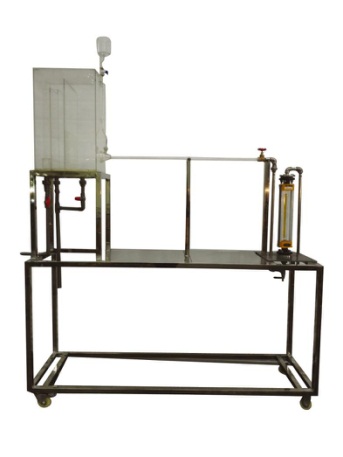

雷诺实验装置装置特点

1、结构设计合理，整体感强，工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、本实验装置主体部分采用透明有机玻璃制作，实验现象清晰，方便学生观察。

4、本实验装置可观察流体在圆直管内作层流、过渡及湍流流动现象，具有良好的实验效果。

5、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。

2、清晰地观察到流体在圆管内流动过程的速度分布。

3、可测取临界Re数。

雷诺实验装置设计参数

雷诺数：500~5000。液体流量：25~250L/h。常温、常压操作。

公用设施

水：需自来水提供实验用水，实验过程中消耗自来水。

电：无

药品：水溶性红墨水。

实验物料：自来水。

主要设备

转子流量计：25~250 L/h。

高位水箱：有机玻璃材质，可视溢流及稳液位设计，能自动放净。

实验管段：有机玻璃材质，内径d=14mm，观察段长500mm。

其余管段：复合管约2000mm，304不锈钢管约1000mm，有机玻璃管约1000mm，304不锈钢弯头、三通等。

304不锈钢框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

液体温度

玻璃温度计

温度就地显示

温度计

液体流量

转子流量计

流量计就地显示

管路出口闸阀（手动）
