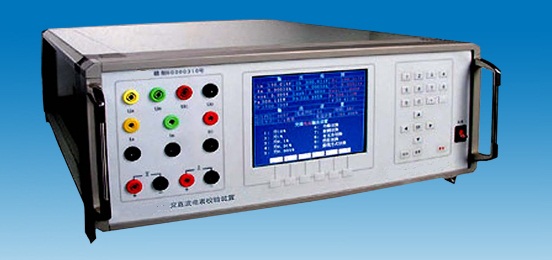

交直流电表·变送器校验装置  型号：DP28925

一、简介
  交直流电表·变送器校验装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。 模拟量输出和模拟量输入的量程，具有精度高、工作稳定可靠、操作方便灵活等特点。

B:交直流电表·变送器校验装置主要功能及特点:
   1．可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。
   2．可半自动校验多种指示仪表（含指针式和数字式）。
   3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
   4．在测量电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能为0.05级。因此，本装置实为一台融电测量变送器、交直流电表、电能表三大检测功能为一体的高精度、高稳定度的标准装置（也可按其中部分检测功能生产供货）。
   5．设有RS-232接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。
   6．设有大容量的非易失性存贮器，可存贮300块检测原始数据，以供查阅和上传。
   7.显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰亮丽。

二、 主要技术指标:
A:工频交流输出
  ·电压量程  50(57.7)、100、200(220)、400(380)、800V, 每相输出容量 20VA；
  ·电流量程  0.5、1、2.5、5、10、20A， 每相输出容量 20VA；
  ·电压、电流调节范围 0～120%（800V除外）, 调节细度 5×10 ；
  ·电压、电流及功率输出稳定度≤0.01%/60s,(峰－峰值）；
  ·电压、电流波形失真度 ≤0.3%；
  ·频率范围 45～65Hz， 调节细度 0.001Hz；
  ·相位范围 0～359.99°， 调节细度 0.01°；
  ·谐 波 2～31次， 幅 度 0～20%,相位细度 0.01°·N （N为谐波次数）。
B:直流输出
  ·电压量程 75mV、75、150、300、500、1000V,每档输出容量20W；
  ·电流量程 0.5、1、2.5、5、10、20A,输出容量20W；
  ·电压、电流调节范围 0～120%（1000V除外）, 调节细度 5×10 ；
  ·电压、电流输出稳定度 ≤0.01%/60s （峰－峰值）；
  ·电压调定值准确度 0.05%； 
  ·电流调定值准确度 0.05%；
  ·75mV输出（负载≥5Ω）准确度0.1%。
C:模拟量输出（选项）
  ·电压量程 ±1、 ±5、 ±10V；
  ·电流量程 ±1、±2.5、±5、±10、±20mA；
  ·电压、电流准确度  0.05%。
D:测量下列电量时的准确度
  ·正弦波下工频交流电压、电流、有功功率及电能0.05%；
  ·正弦波下工频交流无功功率及电能  0.1%
  ·频率（45～65Hz） 5×10 ；
  ·电流对同名相电压的相位 0.05°；
  ·变送器测量
     直流电压 ±1、±5、±10V ±20、1～5、2～10 、1～3～5、2～6～10V    0.02%；
     直流电流 ±1、 ±2.5、 ±5、 ±10、±20、 4～20、4～12～20mA      0.02%；
     纹波 1%；
E:响应时间 40ms。
F:工作电源 单相 220V±10%， 50Hz±5%。
G:使用环境 温度 20℃±10℃，相对湿度 ≤85%RH。
H:体积重量  460×450×175mm ， 约20 kg。
