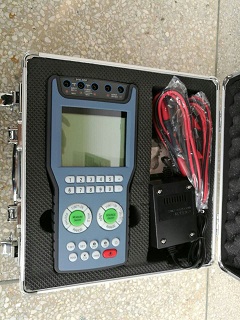

多功能过程校验仪 型号：DP28832
一、概述
多功能过程校验仪是多功能、便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，可达0．01％，是工业现场、实验室以及各类仪表制造商计量工具。
功能
·电压测量/输出 ·热电偶、热电阻测量/输出
·电流测量/输出 ·脉冲计数
·电阻测量/输出 ·阶梯输出
·频率测量/输出 ·冷端手动、自动补偿选择
·模拟二、三线制变送器输入 ·热工手册
多功能过程校验仪特点
·手持立式校准仪：
手持式设计应用方式灵活、操作简便的特点，它可以通过按键操作直接进入指定功能区。在工业现场，将多功能过程校验仪挂在身边对各种电气设备和传感器进行检测。
·信号输出和测量可同步进行：
在常规检测中，经常需要多种测量设备组合才能完成对电气设备的检测，如信号源、电阻箱和万用表等。现在，只要用一台过程校验仪，既能对热电偶、热电阻以及电流、电压等仪表执行常规检查和维护，又能对变送器、温度调节器和信号隔离器进行维护和诊断。
·高精度、多功能的源和测量：
对于源单元和测量单元的直流电压、直流电流具有高精度和稳定性。可对直流电压、直流电流、电阻、热电阻、热电偶和频率等进行测量。
·环路供电：
具备24V配电能力，在向环路供电(30mADC)时，能够测量来自2/3线制变送器的电流信号。
·查表功能
热工手册实现热偶的毫伏值与温度值、热电阻的电阻值与温度值的快捷互查。
·智能插孔
在应用校验仪进行测量和输出信号时，相对应的表笔插孔导光柱会发出闪光，提示用户将测试表笔插入该插孔。
技术参数
a：测量精度
|
直流电压
|
11.000 V
|
0.02%+ 2 counts
|
|
110.00 mV
|
0.02%+ 2 counts
|
|
电流 DC
|
24.000 mA
|
0.02%+ 2 counts
|
|
电阻
|
0.0 至 3200.0 Ω
|
+/- 0.015%
|
|
0．00至 500.00Ω
|
+/- 0.015%
|
|
频率
|
2.0 至 1000.0 CPM
|
0.05 % + 0.1 count
|
|
1.0 至 1100.0 Hz
|
0.05 % + 0.1 Hz
|
|
800.0 至 15.0 kHz
|
0.05 % + 0.001 kHz
|
|
灵敏度
|
1 V 峰值-峰值-小值
|
b：输出精度
|
直流电压
|
110.00 mV
|
0.02% + 2 counts
|
|
11.000 V
|
0.02% + 2 counts
|
|
电流 DC
|
24.000 mA（输出）
|
0.01%+ 2 counts
|
|
24.000 mA（模拟）
|
0.01%+ 2 counts
|
|
电流 DC
|
24.000 mA（输出）
|
0.01%+ 2 counts
|
|
24.000 mA（模拟）
|
0.01%+ 2 counts
|
|
电阻
|
量程
|
1.00 至 500.00Ω
|
|
1.0 至 3200.0 Ω
|
|
准确度
|
读数百分比 + 底数
|
|
0.015% + 0.1 Ω
|
|
0.015% + 0.05 Ω
|
|
0.015% + 0.5 Ω
|
|
0.015% + 0.5 Ω
|
|
频率
|
1.0 至50.0 kHz
|
0.5%
|
|
波形：
|
5 V p-p 方波，-0.1 V 偏移
|
C：热电阻
|
测量和输出准确度
|
Cu50
|
0.5 °C
|
|
Cu100
|
0.25 °C
|
|
PT100
|
0.25 °C
|
|
BA1
|
0.55 °C
|
|
BA2
|
0.25 °C
|
|
分辨率：
|
0.01 °C
|
D：热电偶
|
测量和输出准确度
|
J：
|
0.4 °C
|
|
K：
|
0.5 °C
|
|
T：
|
0.4 °C
|
|
E：
|
0.4 °C
|
|
R：
|
1.4 °C
|
|
S：
|
1.4 °C
|
|
B：
|
1.4 °C
|
|
N：
|
0.6 °C
|
|
分辨率
|
J, K, T, E, L, N: 0.1 °C, 0.1 °F B, R, S: 1 °C, 1 °F
|
|
