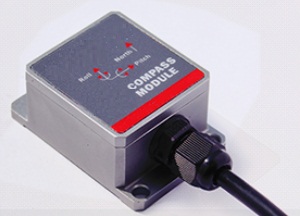

三维电子罗盘 倾角仪 角度检测仪  型号：DP28395

三维电子罗盘 倾角仪 角度检测仪采用硬磁和软磁校准算法,使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。DP28395 集成三轴磁通门传感器，通过中央处理器实时解算航向，以及使用三轴加速度计对大范围内的倾斜角进行航向补偿， 罗盘在倾斜角度高达±85°也能提供航向数据。电子罗盘集成了MCU控制，输出方式多元化，其中标准接口就包括RS232/RS485/TTL等接口，另可接受其它通讯接口的定制。

可应用在天线稳固、车辆、系统集成等众多领域，也使得罗盘可在恶劣的环境下正常工作

三维电子罗盘 倾角仪 角度检测仪主要特性

●方位角精度: 0.8°                           ●倾角测量范围:±85°

●倾角分辨率: 0.1°                           ●倾角精度: 0.2°

●宽温范围:  -40℃～+85℃                   ●尺寸:  L55×W37×H24mm

●带硬磁、软磁及倾角补偿                    ●标准RS232/RS485/TTL输出接口

●DC 5V供电                                ●IP67防水等级

应用

●卫星天线搜星          ●航海导航测绘    ●GPS组合导航     ●天线伺服控制

●火炮发射系统          ●红外成像仪      ●激光测距仪        ●地图补绘器

●ROV水下机器人导航   ●海洋学堪测仪    ●特殊场合机械人    ●无人飞行器

电气参数

罗盘航向参数 航向精度 0.8° 倾斜<10°

1.5° 倾斜<30°

2.0° 倾斜<40°

3.0° 倾斜<70°

分辨率 0.1°

罗盘倾角参数 俯仰精度 0.1°<15°（测量范围）

0.2°<30°（测量范围）

0.3°<60°（测量范围）

0.4°<90°（测量范围）

俯仰倾斜范围 ±85°

横滚精度 0.1°<15°（测量范围）

0.2°<30°（测量范围）

0.3°<60°（测量范围）

0.4°<90°（测量范围）

横滚倾斜范围 ±85°

分辨率 0.1°

罗盘倾斜补偿角度范围 <40°

校准 硬铁校准 有

软铁校准 有

磁场干扰校准方法 平面旋转一圈(二维校准)

物理特性 尺寸 L55×W37×H24mm

重量 20克

RS-232/RS485/TTL接口连接器 5芯 1米直接引线

接口特性 启动延迟 <50毫秒

输出速率 20Hz/s

通信速率 2400到19200baud

输出格式

电源 供电电压 （默认）直流+5V

（定制）直流9～36V

电流 45mA

理想模式 35mA

休眠模式             TBD

环境 操作范围 -40℃～+85℃

储存温度 -40℃～+100℃

抗振性能 2500g

电磁兼容性 依照EN61000和GBT17626

平均无故障工作时间MTBF ≥40000小时/次

绝缘电阻 ≥100兆欧

抗冲击 100g@11ms、三轴和同(半正弦波)

抗振动 10grms、10～1000Hz

重量 30g(不含电缆线)
